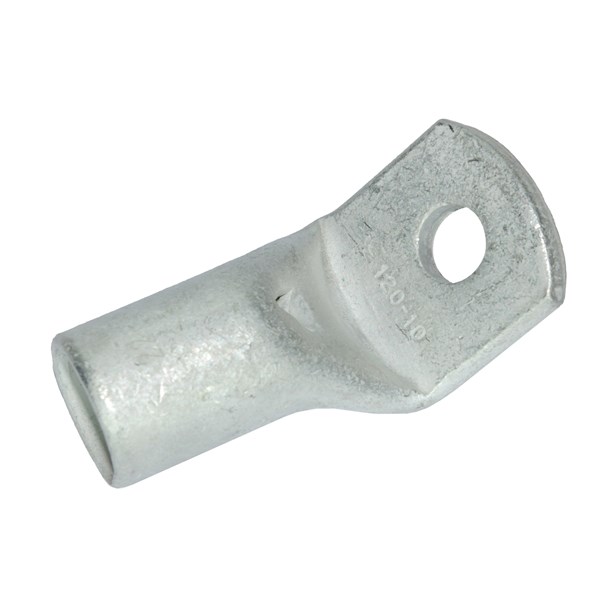

KRF - Rörkabelskor bockad +45º
Passar till mångtrådiga ledare (klass 5 och klass 6).
Material: 99.9% ren Cu
Ytbehandling: > 4µ Sn
Märkning på rörkabelskons platta kan t.ex. vara: n35-12F
n = Nemiq // 35 = 35 mm² kabel // 12 = M12 hål // F = KRF, D= KRD, T = KRT
Märkning på rörkabelskons hals kan t.ex. vara: 13
13 = Ytterdiameter på halsen (OD-måttet)
Vid pressning med 6-kantsbackar skall halsmärkning och backmärkning överensstämma
Produktegenskaper
- Passar ledare klass 5:
- Ja
- Passar ledare Klass 6:
- Ja
- Isolerad:
- Nej
- Max. ström (Imax):
- 334 A, 395 A, 153 A, 842 A, 227 A, 288 A
- Antal fastsättningshål:
- 1 .
- Flänsform:
- Ringform
- Färg på isolering:
- Övrigt
- Smalt flänsutförande:
- Nej
- Med inspektionshål:
- Ja
- Leiter-Klasse:
- Verschiedene
- Max Temp:
- 150 °C
- Ytskydd:
- Förtent
- Material:
- Koppar
- Anslutningsvinkel:
- 45°
- Måttserie:
- KRF/KSF (10-500mm2)
Visa mer
Kopplade Artiklar
- Total: 10
- Total: 10
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manuals, Datasheets, Sketches & Drawings
CE Declaration of Conformity KRF, KRT, KRD, KSF, KST, KSD, CUT from 10mm2 to 630mm2
Conflict Minerals Reporting Template Version 6.31_Approved
Tabelldata
- Total: 10

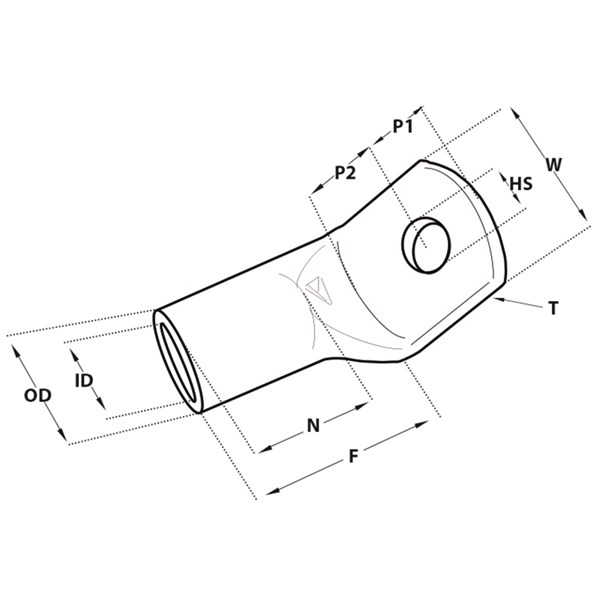

| Produkt | HS | ID | OD | F | T | P1 | P2 | N | W | MOQ | Einheit | Bultmått metrisk (M) | Nominell area | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RÖRKABELSKO KRF, BOCKAD +45GR, 35mm2, M8 | 8.5 mm | 9 mm | 13 mm | 25 mm | 4 mm | 12 mm | 14 mm | 18.5 mm | 100 . | Stck | 8 . | 35 mm² |
Ja
|
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 95mm2, M8 | 8.5 mm | 15 mm | 20 mm | 36 mm | 4.8 mm | 15 mm | 17 mm | 23 mm | 29 mm | 50 . | Stck | 8 . | 95 mm² |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 35mm2, M10 | 10.5 mm | 9 mm | 13 mm | 25 mm | 4 mm | 12 mm | 14 mm | 18.5 mm | 100 . | Stck | 10 . | 35 mm² |
Nein
|
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 50mm2, M10 | 10.5 mm | 11 mm | 14.5 mm | 30 mm | 3.5 mm | 10 mm | 17 mm | 21 mm | 50 . | Stck | 10 . | 50 mm² |
Ja
|
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 70mm2, M8 | 8.5 mm | 13 mm | 17 mm | 37 mm | 4 mm | 11 mm | 20 mm | 24.5 mm | 50 . | Stck | 8 . | 70 mm² |
Ja
|
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 70mm2, M12 | 13 mm | 13 mm | 17 mm | 34 mm | 4 mm | 14 mm | 20 mm | 24.5 mm | 50 . | Stck | 12 . | 70 mm² |
Ja
|
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 95mm2, M12 | 13 mm | 15 mm | 20 mm | 36 mm | 4.8 mm | 17 mm | 17 mm | 23 mm | 29 mm | 50 . | Stck | 12 . | 95 mm² |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 120mm2, M10 | 10.5 mm | 17 mm | 22 mm | 40 mm | 5 mm | 17 mm | 25 mm | 32 mm | 25 . | Stck | 10 . | 120 mm² |
Ja
|
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 120mm2, M12 | 13 mm | 17 mm | 22 mm | 40 mm | 5 mm | 17 mm | 25 mm | 32 mm | 25 . | Stck | 12 . | 120 mm² |
Ja
|
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 150mm2, M12 | 0 mm | 17.5 mm | 25 . | Stck | 12 . | 150 mm² |
Ja
|
|
|
- Total: 10
Liknande Alternativ
Godkännanden
- Total: 10
- Total: 10
Tekniska egenskaper
- Total: 10
| Produkt | Passar ledare klass 5 | Passar ledare Klass 6 | Isolerad | Max. ström (Imax) | Antal fastsättningshål | Flänsform | Färg på isolering | Smalt flänsutförande | Med inspektionshål | Leiter-Klasse | Max Temp | Ytskydd | Material | Anslutningsvinkel | Måttserie | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RÖRKABELSKO KRF, BOCKAD +45GR, 35mm2, M8 | Ja | Ja | Nej | 153 A | 1 . | Ringform | Övrigt | Nej | Ja | Verschiedene | 150 °C | Förtent | Koppar | 45° | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 95mm2, M8 | Ja | Ja | Nej | 288 A | 1 . | Ringform | Övrigt | Nej | Ja | Verschiedene | 150 °C | Förtent | Koppar | 45° | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 35mm2, M10 | Ja | Ja | Nej | 153 A | 1 . | Ringform | Övrigt | Nej | Ja | Verschiedene | 150 °C | Förtent | Koppar | 45° | KRF/KSF (10-500mm2) |
Nein
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 50mm2, M10 | Ja | Ja | Nej | 842 A | 1 . | Ringform | Övrigt | Nej | Ja | Verschiedene | 150 °C | Förtent | Koppar | 45° | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 70mm2, M8 | Ja | Ja | Nej | 227 A | 1 . | Ringform | Övrigt | Nej | Ja | Verschiedene | 150 °C | Förtent | Koppar | 45° | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 70mm2, M12 | Ja | Ja | Nej | 227 A | 1 . | Ringform | Övrigt | Nej | Ja | Verschiedene | 150 °C | Förtent | Koppar | 45° | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 95mm2, M12 | Ja | Ja | Nej | 288 A | 1 . | Ringform | Övrigt | Nej | Ja | Verschiedene | 150 °C | Förtent | Koppar | 45° | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 120mm2, M10 | Ja | Ja | Nej | 334 A | 1 . | Ringform | Övrigt | Nej | Ja | Verschiedene | 150 °C | Förtent | Koppar | 45° | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 120mm2, M12 | Ja | Ja | Nej | 334 A | 1 . | Ringform | Övrigt | Nej | Ja | Verschiedene | 150 °C | Förtent | Koppar | 45° | KRF/KSF (10-500mm2) |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 150mm2, M12 | Ja | Ja | Nej | 395 A | 1 . | Ringform | Övrigt | Nej | Ja | Verschiedene | 150 °C | Förtent | Koppar | 45° | KRF/KSF (10-500mm2) |
Ja
|
|
|
- Total: 10
VP-flik övrig information
- Total: 10
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Alternativt Artikelnummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|
| RÖRKABELSKO KRF, BOCKAD +45GR, 35mm2, M8 | EC001051 - Rörkabelsko | 9.0 |
|
Rörkabelskor, vinklade | 35-8+45GR |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 95mm2, M8 | EC001051 - Rörkabelsko | 9.0 |
|
Rörkabelskor, vinklade | 95-8+45GR |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 35mm2, M10 | EC001051 - Rörkabelsko | 9.0 |
|
Rörkabelskor, vinklade | 35-10+45GR |
Nein
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 50mm2, M10 | EC001051 - Rörkabelsko | 9.0 |
|
Rörkabelskor, vinklade | 50-10+45GR |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 70mm2, M8 | EC001051 - Rörkabelsko | 9.0 |
|
Rörkabelskor, vinklade | 70-8+45GR |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 70mm2, M12 | EC001051 - Rörkabelsko | 9.0 |
|
Rörkabelskor, vinklade | 70-12+45GR |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 95mm2, M12 | EC001051 - Rörkabelsko | 9.0 |
|
Rörkabelskor, vinklade | 95-12+45GR |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 120mm2, M10 | EC001051 - Rörkabelsko | 9.0 |
|
Rörkabelskor, vinklade | 120-10+45GR |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 120mm2, M12 | EC001051 - Rörkabelsko | 9.0 |
|
Rörkabelskor, vinklade | 120-12+45GR |
Ja
|
|
|
| RÖRKABELSKO KRF, BOCKAD +45GR, 150mm2, M12 | EC001051 - Rörkabelsko | 9.0 |
|
Rörkabelskor, vinklade | 150-12+45GR |
Ja
|
|
|
- Total: 10
