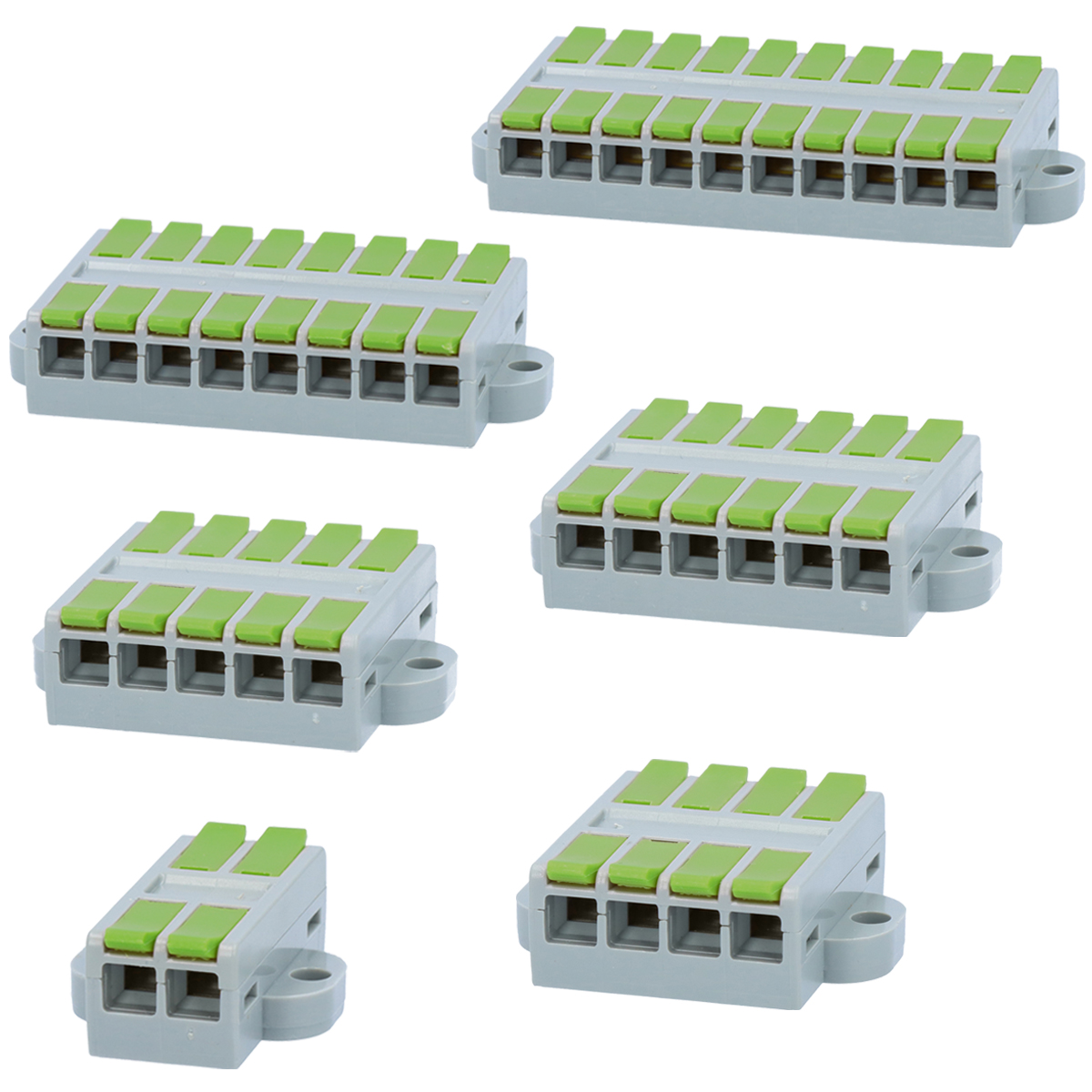

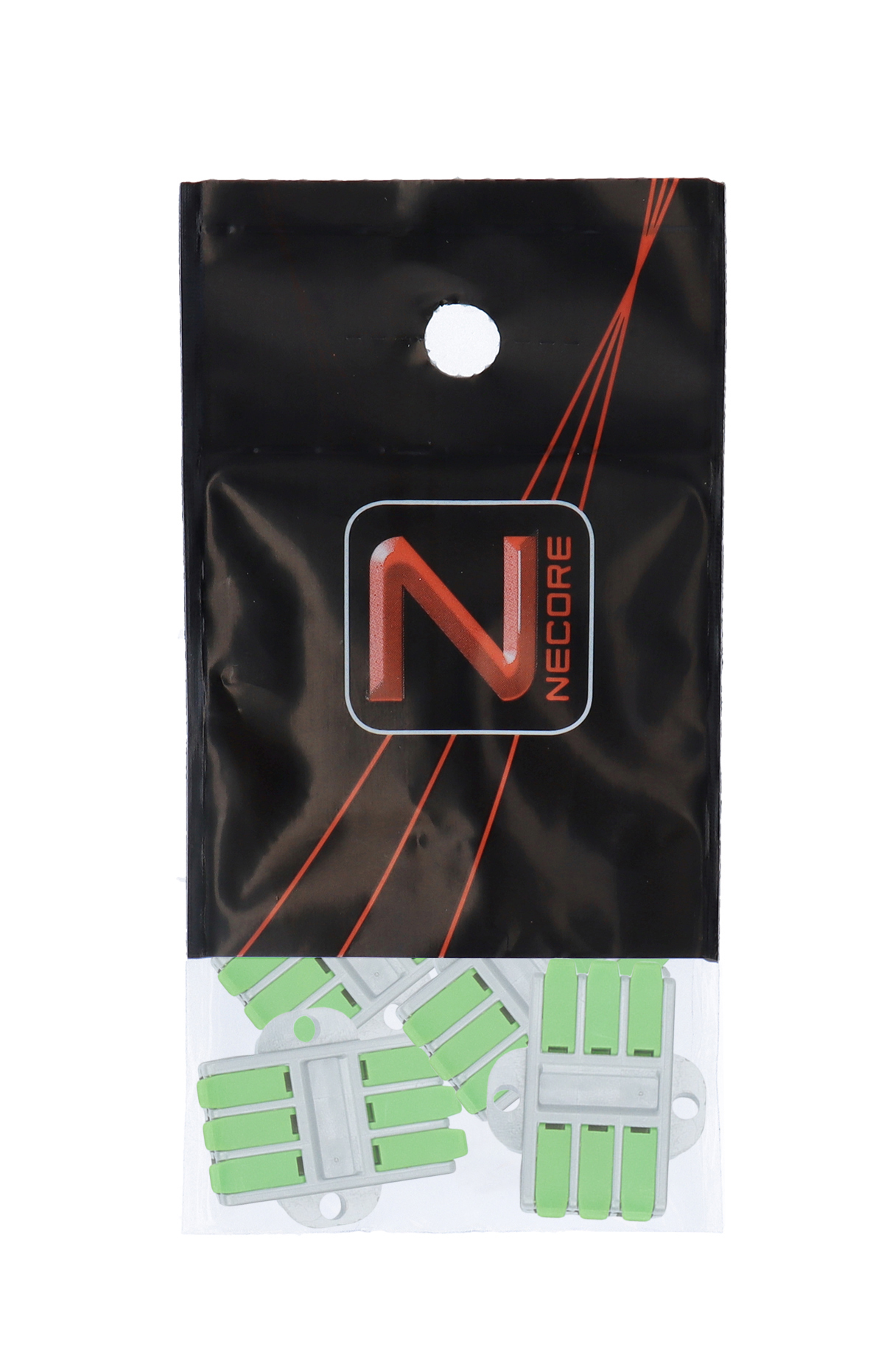

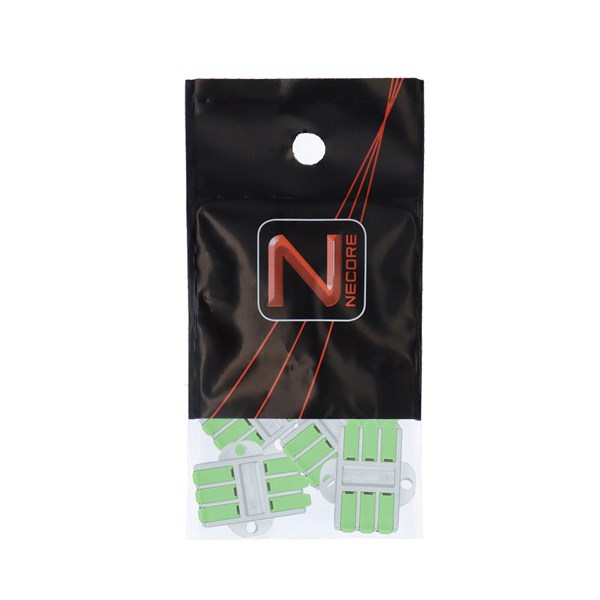

Kopplingsplint för skruvfastsättning - Konsumentförpackning
Kopplingsplint för både solid och flertrådig kabel.
Inget verktyg behövs vid kontaktering. Solida ledare kan föras in även när klämman är stängd.
Skallängd: 10-14 mm
Kontakt motstånd: ≤0. 015 Ω
Isolationsmotstånd: ≥1000 MΩ
Materal
Kontakt: Koppar
Plast: Polykarbonat (PC)
Fjäder: Rostfritt stål
Produktegenskaper
- Antal poler:
- 2 ., 3 ., 4 ., 5 ., 6 ., 8 ., 10 ., 12 .
- Märkspänning:
- 600 V
- Explosionstestat utförande Ex-e:
- Nej
- Märkström In:
- 40 A
- Typ av elektrisk anslutning 1:
- Plug-in anslutning
- Typ av elektrisk anslutning 2:
- Plug-in anslutning
- Antal anslutningspunkter per pol:
- 2 .
- Monteringsmetod:
- Utanpåliggande montage
- Material isolationskropp:
- Termoplast
- Avslutningsplatta krävs:
- Nej
- Drifttemperaturområde:
- -40-105 °C
- Transparent:
- Nej
- Farbe:
- Grün
- Halogenfrei:
- Ja
Visa mer
Kopplade Artiklar
- Total: 8
- Total: 8
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Tabelldata
- Total: 8
| Produkt | MOQ | Einheit | Märkspänning | Borrhål c/c-avstånd | Anslutningsbar ledararea fintrådig utan ändhylsa | Anslutningsbar ledararea fintrådigt med ändhylsa | Anslutningsbar ledararea entrådigt | Anslutningsbar ledararea mångtrådig | Märkström In | Bredd/nätmått | Höjd vid lägsta möjliga monteringshöjd | Längd | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 2-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 6ST/FRP | 10 . | frp | 600 V | 21.5 mm | 0.5-4 mm² | 0.5-4 mm² | 0.5-6 mm² | 0.5-4 mm² | 40 A | 27.6 mm | 13.3 mm | 36 mm |
Nein
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 3-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 6ST/FRP | 10 . | frp | 600 V | 28 mm | 0.5-4 mm² | 0.5-4 mm² | 0.5-6 mm² | 0.5-4 mm² | 40 A | 34.1 mm | 13.3 mm | 36 mm |
Ja
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 4-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 4ST/FRP | 10 . | frp | 600 V | 34.5 mm | 0.5-4 mm² | 0.5-4 mm² | 0.5-6 mm² | 0.5-4 mm² | 40 A | 40.6 mm | 13.3 mm | 36 mm |
Nein
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 5-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 2ST/FRP | 10 . | frp | 600 V | 41 mm | 0.5-4 mm² | 0.5-4 mm² | 0.5-6 mm² | 0.5-4 mm² | 40 A | 47.1 mm | 13.3 mm | 36 mm |
Ja
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 6-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 2ST/FRP | 10 . | frp | 600 V | 47.5 mm | 0.5-4 mm² | 0.5-4 mm² | 0.5-6 mm² | 0.5-4 mm² | 40 A | 53.6 mm | 13.3 mm | 36 mm |
Nein
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 8-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 1ST/FRP | 10 . | frp | 600 V | 60.5 mm | 0.5-4 mm² | 0.5-4 mm² | 0.5-6 mm² | 0.5-4 mm² | 40 A | 66.6 mm | 13.3 mm | 36 mm |
Ja
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 10-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 1ST/FRP | 10 . | frp | 600 V | 73.5 mm | 0.5-4 mm² | 0.5-4 mm² | 0.5-6 mm² | 0.5-4 mm² | 40 A | 79.6 mm | 13.3 mm | 36 mm |
Nein
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 12-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 1ST/FRP | 10 . | frp | 600 V | 86.5 mm | 0.5-4 mm² | 0.5-4 mm² | 0.5-6 mm² | 0.5-4 mm² | 40 A | 92.6 mm | 13.3 mm | 36 mm |
Nein
|
|
|
- Total: 8
Liknande Alternativ
Godkännanden
- Total: 8
- Total: 8
Tekniska egenskaper
- Total: 8
| Produkt | Antal poler | Märkspänning | Explosionstestat utförande Ex-e | Märkström In | Typ av elektrisk anslutning 1 | Typ av elektrisk anslutning 2 | Antal anslutningspunkter per pol | Monteringsmetod | Material isolationskropp | Avslutningsplatta krävs | Drifttemperaturområde | Transparent | Farbe | Halogenfrei | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 2-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 6ST/FRP | 2 . | 600 V | Nej | 40 A | Plug-in anslutning | Plug-in anslutning | 2 . | Utanpåliggande montage | Termoplast | Nej | -40-105 °C | Nej | Grün | Ja |
Nein
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 3-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 6ST/FRP | 3 . | 600 V | Nej | 40 A | Plug-in anslutning | Plug-in anslutning | 2 . | Utanpåliggande montage | Termoplast | Nej | -40-105 °C | Nej | Grün | Ja |
Ja
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 4-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 4ST/FRP | 4 . | 600 V | Nej | 40 A | Plug-in anslutning | Plug-in anslutning | 2 . | Utanpåliggande montage | Termoplast | Nej | -40-105 °C | Nej | Grün | Ja |
Nein
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 5-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 2ST/FRP | 5 . | 600 V | Nej | 40 A | Plug-in anslutning | Plug-in anslutning | 2 . | Utanpåliggande montage | Termoplast | Nej | -40-105 °C | Nej | Grün | Ja |
Ja
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 6-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 2ST/FRP | 6 . | 600 V | Nej | 40 A | Plug-in anslutning | Plug-in anslutning | 2 . | Utanpåliggande montage | Termoplast | Nej | -40-105 °C | Nej | Grün | Ja |
Nein
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 8-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 1ST/FRP | 8 . | 600 V | Nej | 40 A | Plug-in anslutning | Plug-in anslutning | 2 . | Utanpåliggande montage | Termoplast | Nej | -40-105 °C | Nej | Grün | Ja |
Ja
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 10-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 1ST/FRP | 10 . | 600 V | Nej | 40 A | Plug-in anslutning | Plug-in anslutning | 2 . | Utanpåliggande montage | Termoplast | Nej | -40-105 °C | Nej | Grün | Ja |
Nein
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 12-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 1ST/FRP | 12 . | 600 V | Nej | 40 A | Plug-in anslutning | Plug-in anslutning | 2 . | Utanpåliggande montage | Termoplast | Nej | -40-105 °C | Nej | Grün | Ja |
Nein
|
|
|
- Total: 8
VP-flik övrig information
- Total: 8
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 2-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 6ST/FRP | EC001284 - Kopplingsplint | 9.0 |
|
Kopplingsplint - Push-in | SKH2023ERIK1 | TB-020560-PP6 |
Nein
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 3-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 6ST/FRP | EC001284 - Kopplingsplint | 9.0 |
|
Kopplingsplint - Push-in | SKH2023ERIK1 ENR2023V | TB-030560-PP6 |
Ja
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 4-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 4ST/FRP | EC001284 - Kopplingsplint | 9.0 |
|
Kopplingsplint - Push-in | SKH2023ERIK1 | TB-040560-PP4 |
Nein
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 5-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 2ST/FRP | EC001284 - Kopplingsplint | 9.0 |
|
Kopplingsplint - Push-in | SKH2023ERIK1 ENR2023V | TB-050560-PP2 |
Ja
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 6-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 2ST/FRP | EC001284 - Kopplingsplint | 9.0 |
|
Kopplingsplint - Push-in | SKH2023ERIK1 | TB-060560-PP2 |
Nein
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 8-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 1ST/FRP | EC001284 - Kopplingsplint | 9.0 |
|
Kopplingsplint - Push-in | SKH2023ERIK1 ENR2023V | TB-080560-PP1 |
Ja
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 10-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 1ST/FRP | EC001284 - Kopplingsplint | 9.0 |
|
Kopplingsplint - Push-in | SKH2023ERIK1 | TB-100560-PP1 |
Nein
|
|
|
| KOPPLINGSPLINT FÖR SKRUVMONTAGE, ÖPPNINGSBAR, 12-POL, 0.5-4.0mm2(6mm2 Solid), AWG 28-10, 1ST/FRP | EC001284 - Kopplingsplint | 9.0 |
|
Kopplingsplint - Push-in | SKH2023ERIK1 | TB-120560-PP1 |
Nein
|
|
|
- Total: 8
