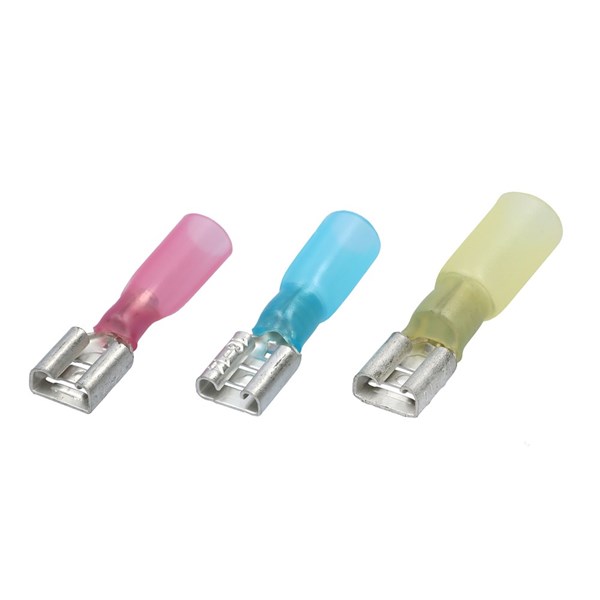

Flatstiftshylsor TS-serien
Krymphylsor TS-serien
Material: Förtent mässing
Isolering: Polyamid (PA) nylon med invändigt lim
Krymptemperatur: 180° C
Temperaturområde: -55° C till +125° C
Produktegenskaper
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Modell/Utförande:
- Hylsa
- Max. ström (Imax):
- 10 A, 15 A, 24 A
- Isolering:
- Delvis isolerad
- Färg på isolering:
- Röd, Blå, Gul
- Med kamklämma:
- Nej
- Med tappspridare:
- Nej
- Werkstoff der Isolation:
- Polyethylen (PE)
- Einsatztemperatur:
- -55-125 °C
- Material:
- Mässing
- Max spänning:
- 300V
- Verpackung:
- Lösform
Visa mer
Kopplade Artiklar
- Total: 14
- Total: 14
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manuals, Datasheets, Sketches & Drawings
CE Declaration of Conformity_TS-Series
Conflict Minerals Reporting Template Version 6.31_Approved
Tabelldata
- Total: 14
| Produkt | ID | L | W | MOQ | Einheit | Nominell ledararea från/till | Uttagsdimensioner | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|
| LIMFLATSTIFTSHYLSA, RÖD, 2.8x0.5mm | 4.6 mm | 25.5 mm | 3.2 mm | 100 . | Stck | 0.5-1.5 mm² | Platt 2,8x0,5 mm |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, RÖD, 2.8x0.8mm | 4.6 mm | 25.5 mm | 3.2 mm | 100 . | Stck | 0.5-1.5 mm² | Platt 2,8x0,8 mm |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, RÖD, 4.8x0.5mm | 4.6 mm | 24.5 mm | 5 mm | 100 . | Stck | 0.5-1.5 mm² | Platt 4,8x0,5 mm |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, RÖD, 4.8x0.8mm | 4.6 mm | 24.5 mm | 5 mm | 100 . | Stck | 0.5-1.5 mm² | Platt 4,8x0,8 mm |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, RÖD, 6.3x0.8mm | 4.6 mm | 26 mm | 6.6 mm | 100 . | Stck | 0.5-1.5 mm² | Platt 6,3x0,8 mm |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 2.8x0.5mm | 5.8 mm | 25 mm | 3.2 mm | 100 . | Stck | 1.5-2.5 mm² | Platt 2,8x0,5 mm |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 2.8x0.8mm | 5.8 mm | 24 mm | 3.2 mm | 100 . | Stck | 1.5-2.5 mm² | Platt 2,8x0,8 mm |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 4.8x0.5mm | 5.8 mm | 24.5 mm | 5 mm | 100 . | Stck | 1.5-2.5 mm² | Platt 4,8x0,5 mm |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 4.8x0.8mm | 5.8 mm | 24.5 mm | 5 mm | 100 . | Stck | 1.5-2.5 mm² | Platt 4,8x0,8 mm |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 6.3x0.8mm | 5.8 mm | 26 mm | 6.6 mm | 100 . | Stck | 1.5-2.5 mm² | Platt 6,3x0,8 mm |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 8.0x0.8mm | 5.8 mm | 29.5 mm | 8.2 mm | 100 . | Stck | 1.5-2.5 mm² | Platt 8,0x0,8 mm |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, GUL, 4.8x0.8mm | 6.6 mm | 30.5 mm | 5 mm | 100 . | Stck | 4-6 mm² | Platt 4,8x0,8 mm |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, GUL, 6.3x0.8mm | 6.6 mm | 30.5 mm | 6.6 mm | 100 . | Stck | 4-6 mm² | Platt 6,3x0,8 mm |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, GUL, 9.5x1.1mm | 6.6 mm | 35.5 mm | 8.2 mm | 100 . | Stck | 4-6 mm² | Platt 9,5x1,2 mm |
Ja
|
|
|
- Total: 14
Liknande Alternativ
Godkännanden
- Total: 14
- Total: 14
Tekniska egenskaper
- Total: 14
| Produkt | Passar ledare klass 2 | Passar ledare klass 5 | Modell/Utförande | Max. ström (Imax) | Isolering | Färg på isolering | Med kamklämma | Med tappspridare | Werkstoff der Isolation | Einsatztemperatur | Material | Max spänning | Verpackung | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LIMFLATSTIFTSHYLSA, RÖD, 2.8x0.5mm | Ja | Ja | Hylsa | 10 A | Delvis isolerad | Röd | Nej | Nej | Polyethylen (PE) | -55-125 °C | Mässing | 300V | Lösform |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, RÖD, 2.8x0.8mm | Ja | Ja | Hylsa | 10 A | Delvis isolerad | Röd | Nej | Nej | Polyethylen (PE) | -55-125 °C | Mässing | 300V | Lösform |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, RÖD, 4.8x0.5mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Röd | Nej | Nej | Polyethylen (PE) | -55-125 °C | Mässing | 300V | Lösform |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, RÖD, 4.8x0.8mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Röd | Nej | Nej | Polyethylen (PE) | -55-125 °C | Mässing | 300V | Lösform |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, RÖD, 6.3x0.8mm | Ja | Ja | Hylsa | 10 A | Delvis isolerad | Röd | Nej | Nej | Polyethylen (PE) | -55-125 °C | Mässing | 300V | Lösform |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 2.8x0.5mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Blå | Nej | Nej | Polyethylen (PE) | -55-125 °C | Mässing | 300V | Lösform |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 2.8x0.8mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Blå | Nej | Nej | Polyethylen (PE) | -55-125 °C | Mässing | 300V | Lösform |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 4.8x0.5mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Blå | Nej | Nej | Polyethylen (PE) | -55-125 °C | Mässing | 300V | Lösform |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 4.8x0.8mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Blå | Nej | Nej | Polyethylen (PE) | -55-125 °C | Mässing | 300V | Lösform |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 6.3x0.8mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Blå | Nej | Nej | Polyethylen (PE) | -55-125 °C | Mässing | 300V | Lösform |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 8.0x0.8mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Blå | Nej | Nej | Polyethylen (PE) | -55-125 °C | Mässing | 300V | Lösform |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, GUL, 4.8x0.8mm | Ja | Ja | Hylsa | 24 A | Delvis isolerad | Gul | Nej | Nej | Polyethylen (PE) | -55-125 °C | Mässing | 300V | Lösform |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, GUL, 6.3x0.8mm | Ja | Ja | Hylsa | 24 A | Delvis isolerad | Gul | Nej | Nej | Polyethylen (PE) | -55-125 °C | Mässing | 300V | Lösform |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, GUL, 9.5x1.1mm | Ja | Ja | Hylsa | 24 A | Delvis isolerad | Gul | Nej | Nej | Polyethylen (PE) | -55-125 °C | Mässing | 300V | Lösform |
Ja
|
|
|
- Total: 14
VP-flik övrig information
- Total: 14
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Alternativt Artikelnummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|
| LIMFLATSTIFTSHYLSA, RÖD, 2.8x0.5mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Limkabelskor, Flatstiftshylsor | TS0503FL-5 |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, RÖD, 2.8x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Limkabelskor, Flatstiftshylsor | TS0503FL-8 |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, RÖD, 4.8x0.5mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Limkabelskor, Flatstiftshylsor | TS1504FL-5 |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, RÖD, 4.8x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Limkabelskor, Flatstiftshylsor | TS1504FL-8 |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, RÖD, 6.3x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Limkabelskor, Flatstiftshylsor | TS1507FL |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 2.8x0.5mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Limkabelskor, Flatstiftshylsor | TS2503FL-5 |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 2.8x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Limkabelskor, Flatstiftshylsor | TS2503FL-8 |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 4.8x0.5mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Limkabelskor, Flatstiftshylsor | TS2504FL-5 |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 4.8x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Limkabelskor, Flatstiftshylsor | TS2504FL-8 |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 6.3x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Limkabelskor, Flatstiftshylsor | TS2507FL |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, BLÅ, 8.0x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Limkabelskor, Flatstiftshylsor | TS2508FL |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, GUL, 4.8x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Limkabelskor, Flatstiftshylsor | TS4604FL-8 |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, GUL, 6.3x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Limkabelskor, Flatstiftshylsor | TS4607FL |
Ja
|
|
|
| LIMFLATSTIFTSHYLSA, GUL, 9.5x1.1mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Limkabelskor, Flatstiftshylsor | TS4609FL |
Ja
|
|
|
- Total: 14
