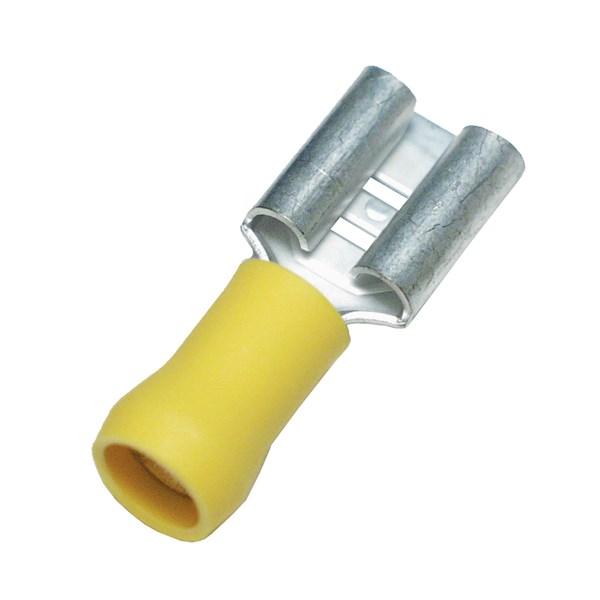

Flatstiftshylsor A-serien
Lång kopparhylsa
Kabelskor med ändelse "BR" är i brons och inte i mässing.
Produktegenskaper
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Modell/Utförande:
- Hylsa
- Max. ström (Imax):
- 8 A, 10 A, 15 A, 24 A
- Isolering:
- Delvis isolerad
- Färg på isolering:
- Gul, Röd, Blå
- Med kamklämma:
- Nej
- Med tappspridare:
- Nej
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Brandskyddsegenskaper:
- Motsvarar UL94V0
- Einsatztemperatur:
- -25-75 °C
- Material:
- Mässing
- Max spänning:
- 300V
- Halogenfrei:
- Nein
- Verpackung:
- Lösform
Visa mer
Kopplade Artiklar
- Total: 12
- Total: 12
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manuals, Datasheets, Sketches & Drawings
CE Declaration of Conformity_A-Series
Conflict Minerals Reporting Template Version 6.31_Approved
Tabelldata
- Total: 12
| Produkt | ID | L | N | W | MOQ | Einheit | Nominell ledararea från/till | AWG-område | Uttagsdimensioner | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD FLATSTIFTSHYLSA, GUL, 2.8x0.5mm | 2.2 mm | 16.4 mm | 8 mm | 2.8 mm | 100 . | Stck | 0.14-0.5 mm² | Platt 2,8x0,5 mm |
Ja
|
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, GUL, 2.8x0.8mm | 2.2 mm | 16.4 mm | 8 mm | 2.8 mm | 100 . | Stck | 0.14-0.5 mm² | Platt 2,8x0,8 mm |
Ja
|
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 2.8x0.5mm | 3.5 mm | 17.9 mm | 9.5 mm | 2.8 mm | 100 . | Stck | 0.5-1.65 mm² | 22-16 . | Platt 2,8x0,5 mm |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 2.8x0.8mm | 3.5 mm | 17.9 mm | 9.5 mm | 2.8 mm | 100 . | Stck | 0.5-1.65 mm² | 22-16 . | Platt 2,8x0,8 mm |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.5mm | 3.5 mm | 18.7 mm | 9.5 mm | 4.8 mm | 100 . | Stck | 0.5-1.65 mm² | 22-16 . | Platt 4,8x0,5 mm |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.8mm | 3.5 mm | 18.7 mm | 9.5 mm | 4.8 mm | 100 . | Stck | 0.5-1.65 mm² | 22-16 . | Platt 4,8x0,8 mm |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 6.3x0.8mm | 3.5 mm | 21 mm | 9.5 mm | 6.3 mm | 100 . | Stck | 0.5-1.65 mm² | 22-16 . | Platt 6,3x0,8 mm |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, BLÅ, 4.8x0.5mm | 4.3 mm | 18.7 mm | 9.5 mm | 4.8 mm | 100 . | Stck | 1.04-2.63 mm² | 16-14 . | Platt 4,8x0,5 mm |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, BLÅ, 4.8x0.8mm | 4.3 mm | 18.7 mm | 9.5 mm | 4.8 mm | 100 . | Stck | 1.04-2.63 mm² | 16-14 . | Platt 4,8x0,8 mm |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, BLÅ, 6.3x0.8mm | 4.3 mm | 20.5 mm | 9.5 mm | 6.3 mm | 100 . | Stck | 1.04-2.63 mm² | 16-14 . | Platt 6,3x0,8 mm |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, GUL, 6.3x0.8mm | 6.2 mm | 24.5 mm | 13.5 mm | 6.3 mm | 100 . | Stck | 2.63-6.64 mm² | 12-10 . | Platt 6,3x0,8 mm |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, GUL, 9.5x1.1mm | 6.2 mm | 29.2 mm | 13.5 mm | 9.5 mm | 100 . | Stck | 2.63-6.64 mm² | 12-10 . | Platt 9,5x1,2 mm |
Ja
|
|
|
- Total: 12
Liknande Alternativ
Godkännanden
- Total: 12
| Produkt | UL-File No. | Godkänd enligt CE | Zulassung nach CSA | Mit Zulassung nach UL | Flambeständighet installationsmaterialklass (UL94) | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|
| ISOLERAD FLATSTIFTSHYLSA, GUL, 2.8x0.5mm | E70188 |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, GUL, 2.8x0.8mm | E70188 |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 2.8x0.5mm | E70188 |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 2.8x0.8mm | E70188 |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.5mm | E70188 |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.8mm | E70188 |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 6.3x0.8mm | E70188 |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, BLÅ, 4.8x0.5mm | E70188 |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, BLÅ, 4.8x0.8mm | E70188 |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, BLÅ, 6.3x0.8mm | E70188 |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, GUL, 6.3x0.8mm | E70188 |
|
|
|
|
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, GUL, 9.5x1.1mm | E70188 |
|
|
|
|
Ja
|
|
|
- Total: 12
Tekniska egenskaper
- Total: 12
| Produkt | Passar ledare klass 2 | Passar ledare klass 5 | Modell/Utförande | Max. ström (Imax) | Isolering | Färg på isolering | Med kamklämma | Med tappspridare | Werkstoff der Isolation | Brandskyddsegenskaper | Einsatztemperatur | Material | Max spänning | Halogenfrei | Verpackung | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD FLATSTIFTSHYLSA, GUL, 2.8x0.5mm | Ja | Ja | Hylsa | 8 A | Delvis isolerad | Gul | Nej | Nej | Polyvinylchlorid (PVC) | Motsvarar UL94V0 | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, GUL, 2.8x0.8mm | Ja | Ja | Hylsa | 8 A | Delvis isolerad | Gul | Nej | Nej | Polyvinylchlorid (PVC) | Motsvarar UL94V0 | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 2.8x0.5mm | Ja | Ja | Hylsa | 10 A | Delvis isolerad | Röd | Nej | Nej | Polyvinylchlorid (PVC) | Motsvarar UL94V0 | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 2.8x0.8mm | Ja | Ja | Hylsa | 10 A | Delvis isolerad | Röd | Nej | Nej | Polyvinylchlorid (PVC) | Motsvarar UL94V0 | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.5mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Röd | Nej | Nej | Polyvinylchlorid (PVC) | Motsvarar UL94V0 | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.8mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Röd | Nej | Nej | Polyvinylchlorid (PVC) | Motsvarar UL94V0 | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 6.3x0.8mm | Ja | Ja | Hylsa | 10 A | Delvis isolerad | Röd | Nej | Nej | Polyvinylchlorid (PVC) | Motsvarar UL94V0 | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, BLÅ, 4.8x0.5mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Blå | Nej | Nej | Polyvinylchlorid (PVC) | Motsvarar UL94V0 | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, BLÅ, 4.8x0.8mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Blå | Nej | Nej | Polyvinylchlorid (PVC) | Motsvarar UL94V0 | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, BLÅ, 6.3x0.8mm | Ja | Ja | Hylsa | 15 A | Delvis isolerad | Blå | Nej | Nej | Polyvinylchlorid (PVC) | Motsvarar UL94V0 | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, GUL, 6.3x0.8mm | Ja | Ja | Hylsa | 24 A | Delvis isolerad | Gul | Nej | Nej | Polyvinylchlorid (PVC) | Motsvarar UL94V0 | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, GUL, 9.5x1.1mm | Ja | Ja | Hylsa | 24 A | Delvis isolerad | Gul | Nej | Nej | Polyvinylchlorid (PVC) | Motsvarar UL94V0 | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
- Total: 12
VP-flik övrig information
- Total: 12
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|
| ISOLERAD FLATSTIFTSHYLSA, GUL, 2.8x0.5mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - PVC | JST, 19918700 , FVDDF0.5-110A-5 (LF) | A0103FL-5 |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, GUL, 2.8x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - PVC | JST, 19919600 , FVDDF0.5-110A-8 (LF) | A0103FL-8 |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 2.8x0.5mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - PVC | JST, 19867700 , FVDDF1.25-110A-5 (LF | A0503FL-5 |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 2.8x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - PVC | JST, 19919600 , FVDDF1.25-110A-8 (LF | A0503FL-8 |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.5mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - PVC | JST, 19851200 , FVDDF1.25-187A-5 (LF | A1504FL-5 |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - PVC | JST, 19852200 , FVDDF1.25-187A-8 (LF | A1504FL-8 |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, RÖD, 6.3x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - PVC | JST, 19854200 , FVDDF1.25-250A (LF) | A1507FL |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, BLÅ, 4.8x0.5mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - PVC | JST, 19880230 , FVDDF2-187A-5 | A2504FL-5 |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, BLÅ, 4.8x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - PVC | JST, 19754500 , FVDDF2-187A-8 (S) K | A2504FL-8 |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, BLÅ, 6.3x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - PVC | JST, 19935400 , FVDDF2-250A (LF) | A2507FL |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, GUL, 6.3x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - PVC | JST, 19936300 , FVDDF5.5-250A (LF) | A4607FL |
Ja
|
|
|
| ISOLERAD FLATSTIFTSHYLSA, GUL, 9.5x1.1mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Isolerade Flatstiftshylsor - PVC | JST, 19938700 , FVDDF5.5-375A (LF) | A4609FL |
Ja
|
|
|
- Total: 12
