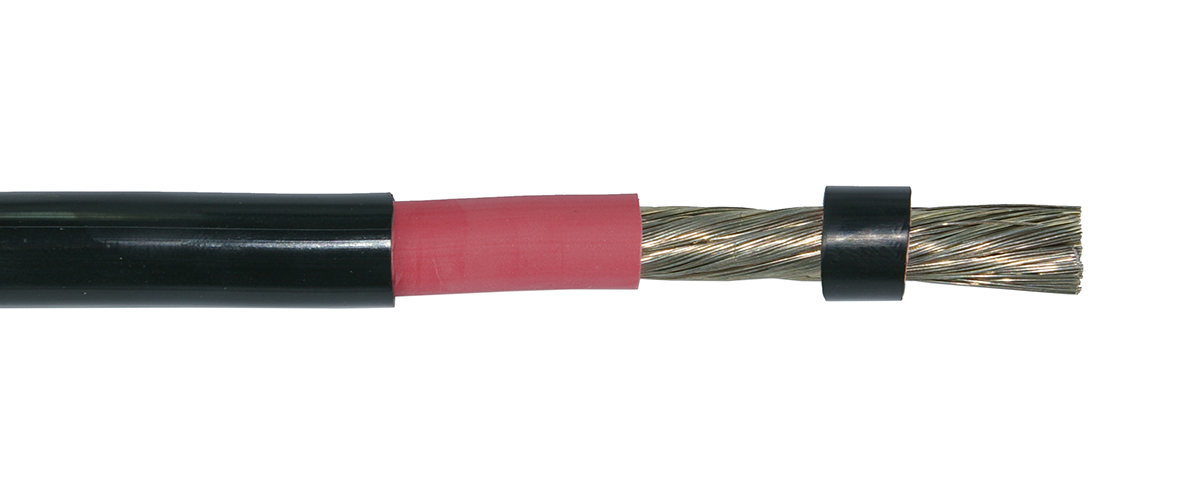

RADOX 9 GKW-AX 3600/6000 V - Enkelledare
Halogenfri dubbelisolerad kopplingskabel för fast förläggning i tågapplikationer både inom- och utomhus.
Lämplig i styr- och apparatskåp, konverterare och kontrollpaneler. Tålig mot hög mekanisk belastning, olja och bränsle.
Uppbyggnad:
Ledare: Förtent flertrådig koppar enligt IEC 60228 klass 5
Ledarisolation innermantel: RADOX GKW K (polyolefin-copolymer)
Ledarisolation yttermantel: RADOX GKW S (polyolefin-copolymer)
Mantelfärg: Svart
Tekniska data:
Driftspänning: 3.6/6.0 kV AC, 4.5/9.0 kV DC
Provspänning: 12 kV (50 Hz, 15 min)
Temp. område: -40ºC till +120ºC
Minsta böjradie: 3 x kabelns diameter (se datablad)
Godkännanden, flambeständighet:
BS 6853
DIN 5510
NF F16-101
BS 4066-3,
BS 6583
BS 6853 kat. D
BS 6853 kat. B
DIN EN 50265-2-1
DIN EN 50266-2-4
DIN EN 50266-2-5
DIN EN 50268-2
NF C32-070 TEST 2
NF X10-702-2
NF X70-100 IEC 60332-1,
EN 50265-2-1 IEC 60332-3-24,
EN 50266-2-4 IEC 60754-1,
EN 50267-2-1 IEC 60754-2,
EN 50267-2-3 IEC 61034-2,
EN 50268-2
Produktegenskaper
- Ader-Zahl:
- 1 .
- Mantel-Farbe:
- Schwarz
- Nennspannung:
- 3600 V
- Einzelader/Mehradern :
- Mehradern
- Farbe:
- Schwarz
- Werkstoff der Isolation:
- Polyolefine
- Einsatztemperatur:
- -40-120 °C
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Ja
- Verpackung:
- Spule HS401
Visa mer
Kopplade Artiklar
- Total: 11
- Total: 11
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manuals, Datasheets, Sketches & Drawings
RADOX 9GKW-AX M_Eng
Tabelldata
- Total: 11
- Total: 11
Liknande Alternativ
Godkännanden
- Total: 11
| Produkt | Godkänd enligt BS 4066-3 | Godkänd enligt BS 6583 | Godkänd enligt BS 6853 | Godkänd enligt BS 6853 kat. B | Godkänd enligt BS 6853 kat. D | Godkänd enligt DIN 5510 | Godkänd enligt DIN EN 50265-2-1 | Godkänd enligt DIN EN 50266-2-4 | Godkänd enligt DIN EN 50266-2-5 | Godkänd enligt DIN EN 50268-2 | Godkänd enligt EN 50267-2-1 | Godkänd enligt EN 50267-2-3 | Godkänd enligt EN 50268-2 | Godkänd enligt IEC 60332-1 | Godkänd enligt IEC 60332-3-24 | Godkänd enligt IEC 60754-1 | Godkänd enligt IEC 60754-2 | Godkänd enligt NF C32-070 TEST 2 | Godkänd enligt NF F16-101 | Godkänd enligt NF X10-702-2 | Godkänd enligt NF X70-100 | Raucharm nach EN 61034-2 | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 1.5mm2, SCHWARZ SPULE HS400, 3600V, HF, 120C |
Nein
|
|
|
||||||||||||||||||||||
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 50mm2, SCHWARZ 3600V, HF, 120C |
Nein
|
|
|
||||||||||||||||||||||
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 35mm2, SCHWARZ 3600V, HF, 120C |
Nein
|
|
|
||||||||||||||||||||||
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 2.5mm2, SCHWARZ SPULE HS401, 3600V, HF, 120C |
Nein
|
|
|
||||||||||||||||||||||
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 4.0mm2, SCHWARZ SPULE HS401, 3600V, HF, 120C |
Nein
|
|
|
||||||||||||||||||||||
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 6.0mm2, SCHWARZ 3600V, HF, 120C |
Nein
|
|
|
||||||||||||||||||||||
| RADOX 9GKW-AX M, DOPPELT ISOL, 10.0mm2, SCHWARZ 3600V, HF, 120C |
Nein
|
|
|
||||||||||||||||||||||
| RADOX 9GKW-AX M, DOPPELT ISOL, 16.0mm2, SCHWARZ 3600V, HF, 120C |
Nein
|
|
|
||||||||||||||||||||||
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 25mm2, SCHWARZ 3600V, HF, 120C |
Nein
|
|
|
||||||||||||||||||||||
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 70mm2, SCHWARZ 3600V, HF, 120C | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
Nein
|
|
|
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 95mm2, SCHWARZ 3600V, HF, 120C | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
Nein
|
|
|
- Total: 11
Tekniska egenskaper
- Total: 11
- Total: 11
VP-flik övrig information
- Total: 11
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 1.5mm2, SCHWARZ SPULE HS400, 3600V, HF, 120C | Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12537829 |
Nein
|
|
|
|||
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 50mm2, SCHWARZ 3600V, HF, 120C | Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12545521 |
Nein
|
|
|
|||
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 35mm2, SCHWARZ 3600V, HF, 120C | Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12547260 |
Nein
|
|
|
|||
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 2.5mm2, SCHWARZ SPULE HS401, 3600V, HF, 120C | Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12537830 |
Nein
|
|
|
|||
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 4.0mm2, SCHWARZ SPULE HS401, 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 9.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12537831 |
Nein
|
|
|
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 6.0mm2, SCHWARZ 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 9.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12537832 |
Nein
|
|
|
| RADOX 9GKW-AX M, DOPPELT ISOL, 10.0mm2, SCHWARZ 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 9.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12545520 |
Nein
|
|
|
| RADOX 9GKW-AX M, DOPPELT ISOL, 16.0mm2, SCHWARZ 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 9.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12544525 |
Nein
|
|
|
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 25mm2, SCHWARZ 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 9.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12547257 |
Nein
|
|
|
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 70mm2, SCHWARZ 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 9.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12547262 |
Nein
|
|
|
| RADOX 9GKW-AX M, DOPPELT ISOLIERT, 95mm2, SCHWARZ 3600V, HF, 120C | EC003251 - Kraftkabel >= 1 kV, för fast installation | 9.0 |
|
Kabel - Radox 9GKW-AX M Enkelledare | 9GKW-AX | 12547264 |
Nein
|
|
|
- Total: 11
