060991

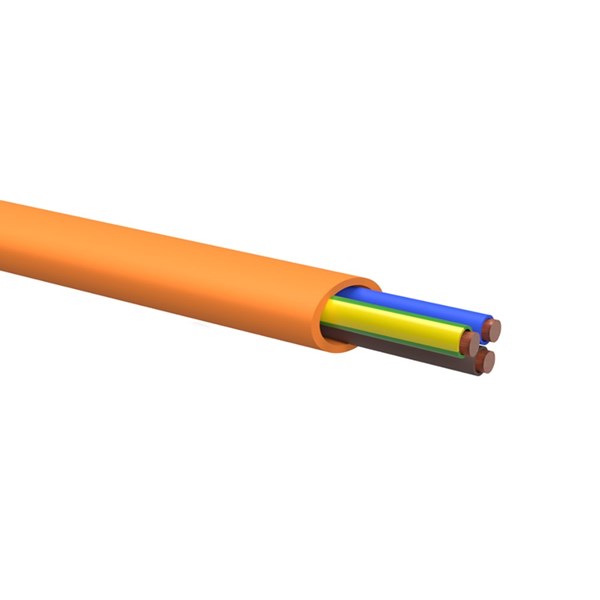

H07BQ-F, 3G2.5mm2, ORANGE, 750V, EPR/PUR, 75C
060991
- Verfügbarkeit:
-
Ja
- Total: 1
Related items
H07BQ-F
Polyuretanmantlad och EPR-isolerad anslutningskabel för applikationer där kabeln utsätts för kraftigt mekaniskt slitage. Typiska användningsområden är handverktyg, på byggnadsplatser, i gruvindustrin, i maskininstallationer, samt inom livsmedelsteknisk- och kemisk industri. Kabeln är avsedd för torra eller våta rum, inom- och utomhus. Kabeln är halogenfri.
Uppbyggnad
Ledare: Fintrådig ledare av blank koppar
Ledarisolering: EPR-gummi.
Färgmärkta ledare Innermantel: EPR-gummi
Yttermantel: Polyuretan
Mantelfärg: Orange
Ledarfärger: Enl. DIN VDE 0293-308
Tekniska data:
Driftspänning: H07BQ-F: 450/750 V (>1,0 mm²;)
Provspänning: 2000 V AC
Temperaturområde: -40ºC till +75ºC
Minsta böjradie: 4 x kabelns ytterdiameter
Godkännanden: Flambeständighet CENELEC HD 22.10 S1
- Total: 1
Produktegenskaper
| Ader-Zahl | 3 . |
|---|---|
| Nennspannung | 750 V |
| Farbe | Orange |
| Werkstoff der Isolation | EPR, Polyurethan (PUR) |
| Einsatztemperatur | -40-75 °C |
| Leiter-Oberfläche | Blank |
| Halogenfrei | Nein |
Mått & Dimensioner
| Leiternennquerschnitt | 2.5 mm² |
|---|---|
| MOQ | 500 . |
| Einheit | m |
| Nennspannung | 750 V |
Logistik
| Artikelstatus | Lagervara, lagerhålls normalt men med reservation för mellanförsäljning. |
|---|---|
| MOQ | 500 . |
| Streckkod | |
| Ursprungsland | DE |
| Artikelnummer | 060991 |
| Tullstatistikkod | 85444999 |
| Einheit | m |
| Godkänd enligt CENELEC HD 22.10 S1 | Ja |
|---|
| ETIM-Klass | EC003250 - Kraftkabel < 1 kV, för flexibel installation |
|---|---|
| ETIM-Version | 9.0 |
| Warenzeichen | - |
| Produktgrupp | Kabel - H07BQ-F |
| Sökbeskrivning | ÖLFLEX 550 P |
| Alternativt Artikelnummer | 060991 |
| Conflict Minerals | N/A, Contains no conflict minerals |
|---|---|
| PFAS | No PFAS |
| REACH | No SVHC (Latest. 07 Nov 2024) |
| RoHS | RoHS 3 (2015/863) |
| SCIP | Ej tillämpningsbart |
