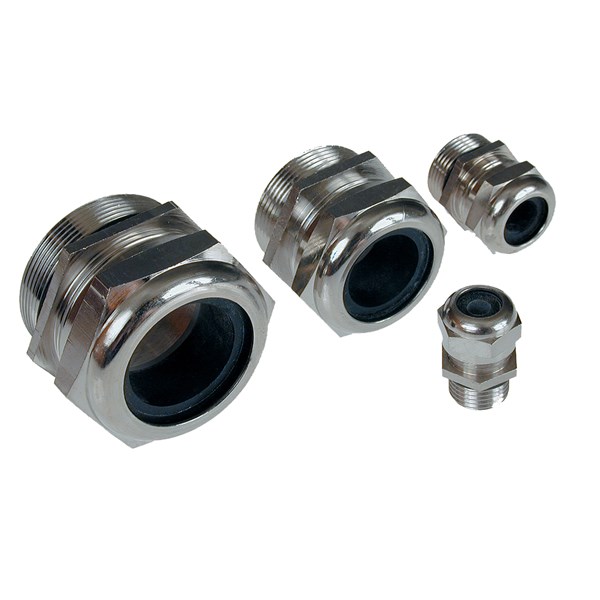

WADI, kabelförskruvning
Kabelförskruvning med lång anslutningsgänga för tjockväggiga anslutningar.
Med kontramutter kan denna förskruvning användas i kapslingar med väggtjocklek upp till 10 mm.
Ändelsen .01 har kort anslutningsgänga.
Material: Förnicklad mässing
Tätning: WADI-A: Perbunan/ Viton
WADI-B: Perbunan
Skyddsklass: IP 68
Drifttemperatur:
Viton: -40º C till +200º C, kortvarigt +300º C
Perbunan: -20º C till +100º C, kortvarigt +130º C
Produktegenskaper
- Tryckstyrd:
- Nej
- Kapslingsklass (IP):
- IP68
- Med dragavlastning:
- Ja
- Modell/Utförande:
- Rak
- Materialkvalitet:
- Mässing
- RAL-nummer:
- 0 N/A
- Gängtyp:
- PG
- Glasfiberförstärkt:
- Nej
- Stöttålig:
- Ja
- Böjradieskydd/trumpetform:
- Nej
- Med låsmutter:
- Nej
- Snäppfäste:
- Nej
- Multiförslutningsyta:
- Nej
- Flatkabelförskruvning:
- Nej
- Explosionstestat utförande:
- Nej
- För armerad kabel:
- Nej
- EMC-version:
- Nej
- Avskärmad:
- Nej
- Typ av tätning:
- Tätningsring
- För Ex-zon gas:
- Ingen
- För Ex-zon damm:
- Ingen
- Farbe:
- Messing
- Ytskydd:
- Förnicklad
- Einsatztemperatur:
- -20-130 °C
- Material:
- Metall
- Halogenfrei:
- Ja
- Nyckelvidd:
- 14 mm, 18 mm, 22 mm
Visa mer
Kopplade Artiklar
- Total: 4
- Total: 4
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Tabelldata
- Total: 4
| Produkt | MOQ | Einheit | Lämplig för kabeldiameter från/till | Nominell gängstorlek metrisk/PG | Gängstigning | Längd gänga | Nyckelvidd | Nominell gängstorlek i tum NPT/rörgänga | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, WADI-B , PG7, 3-5mm, LÅNG GÄNGA | 50 . | Stck | 3-5 mm | 7 . | 1.27 mm | 10 mm | 14 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, WADI-B , PG9, 4-6mm, LÅNG GÄNGA | 50 . | Stck | 4-6 mm | 9 . | 1.41 mm | 10 mm | 18 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, WADI-B , PG9, 7-10mm, LÅNG GÄNGA | 50 . | Stck | 7-10 mm | 9 . | 1.41 mm | 10 mm | 18 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, WADI-B , PG11, 5-12mm, LÅNG GÄNGA | 50 . | Stck | 5-12 mm | 11 . | 1.41 mm | 10 mm | 22 mm | Övrigt |
Nein
|
|
|
- Total: 4
Liknande Alternativ
Godkännanden
- Total: 4
| Produkt | Kapslingsklass (IP) | Verfügbarkeit | ||
|---|---|---|---|---|
| FÖRSKRUVNING, WADI-B , PG7, 3-5mm, LÅNG GÄNGA | IP68 |
Ja
|
|
|
| FÖRSKRUVNING, WADI-B , PG9, 4-6mm, LÅNG GÄNGA | IP68 |
Ja
|
|
|
| FÖRSKRUVNING, WADI-B , PG9, 7-10mm, LÅNG GÄNGA | IP68 |
Ja
|
|
|
| FÖRSKRUVNING, WADI-B , PG11, 5-12mm, LÅNG GÄNGA | IP68 |
Nein
|
|
|
- Total: 4
Tekniska egenskaper
- Total: 4
| Produkt | Tryckstyrd | Kapslingsklass (IP) | Med dragavlastning | Modell/Utförande | Materialkvalitet | RAL-nummer | Gängtyp | Glasfiberförstärkt | Stöttålig | Böjradieskydd/trumpetform | Med låsmutter | Snäppfäste | Multiförslutningsyta | Flatkabelförskruvning | Explosionstestat utförande | För armerad kabel | EMC-version | Avskärmad | Typ av tätning | För Ex-zon gas | För Ex-zon damm | Farbe | Ytskydd | Einsatztemperatur | Material | Halogenfrei | Nyckelvidd | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, WADI-B , PG7, 3-5mm, LÅNG GÄNGA | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Messing | Förnicklad | -20-130 °C | Metall | Ja | 14 mm |
Ja
|
|
|
| FÖRSKRUVNING, WADI-B , PG9, 4-6mm, LÅNG GÄNGA | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Messing | Förnicklad | -20-130 °C | Metall | Ja | 18 mm |
Ja
|
|
|
| FÖRSKRUVNING, WADI-B , PG9, 7-10mm, LÅNG GÄNGA | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Messing | Förnicklad | -20-130 °C | Metall | Ja | 18 mm |
Ja
|
|
|
| FÖRSKRUVNING, WADI-B , PG11, 5-12mm, LÅNG GÄNGA | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Tätningsring | Ingen | Ingen | Messing | Förnicklad | -20-130 °C | Metall | Ja | 22 mm |
Nein
|
|
|
- Total: 4
VP-flik övrig information
- Total: 4
| Produkt | ETIM-Klass | ETIM-Version | Produktgrupp | Alternativt Artikelnummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, WADI-B , PG7, 3-5mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 | Kabelförskruvning, Metall, standard | 1.107.0701.60 |
Ja
|
|
|
| FÖRSKRUVNING, WADI-B , PG9, 4-6mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 | Kabelförskruvning, Metall, standard | 1.107.0901.60 |
Ja
|
|
|
| FÖRSKRUVNING, WADI-B , PG9, 7-10mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 | Kabelförskruvning, Metall, standard | 1.107.0902.60 |
Ja
|
|
|
| FÖRSKRUVNING, WADI-B , PG11, 5-12mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 | Kabelförskruvning, Metall, standard | 1.107.1100.60 |
Nein
|
|
|
- Total: 4
