DINFLEX-Y (LiYY) - Trumma 500 m, partvinnade
Flexibel elektronikkabel med fintrådig ledaruppbyggnad som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Den används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik- data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Ader-Zahl:
- 4-50 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -30-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 25.5-62 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
DINFLEX-CY (LiYCY)
Flexibel elektronikkabel med fintrådig ledaruppbyggnad, som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Den används för signal-, mät-, styr- och ton-frekvensöverföring i elektronik-, data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Bandering: PETP-folie
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Ader-Zahl:
- 2-50 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Ja
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Geflecht
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -30-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 18.5-64 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
DINFLEX 67
Anslutningskabel för data- och elektronikutrustning inomhus. Försedd med gemensam skärm av aluminiumfolie.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: Polyeten
Ledarfärg: Enligt DIN 47100
Bandering: PETP-folie
Skärm: Gemensam skärm av aluminiumfolie. Bitråd av koppar
Yttermantel: PVC
Mantelfärg: Grå
Tekniska data:
Märkspänning: 250 V
Ledarresistans: 98 Ohm/km
Parkapacitans: 50 Pf/km
Temperaturområde: -5ºC till +80ºC
- Ader-Zahl:
- 4-50 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-80 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 80 °C
- Schirm:
- Ja
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Sonstige
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 250 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -5-80 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 22.5-85.5 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein

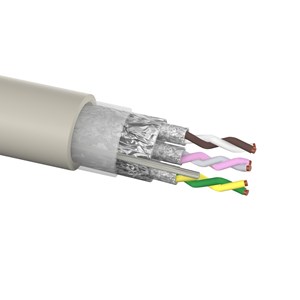

DINFLEX 43
Anslutningskabel för data- och elektronikutrustning inomhus. Försedd med skärm av aluminiumfolie, dels kring varje par och dels gemensamt.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: Polyeten
Ledarfärg: Enligt DIN 47100
Bandering: PETP-folie
Skärm: Aluminiumfolie runt varje par. Gemensam skärm av aluminiumfolie. Bit tråd av koppar
Yttermantel: PVC
Mantelfärg: Grå
Tekniska data:
Märkspänning: 250 V
Ledarresistans: 98 Ohm/km
Parkapacitans: 75 Pf/km
Temperaturområde: -5ºC till +80ºC
- Ader-Zahl:
- 4-16 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Ja
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Sonstige
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 250 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -30-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 24-50 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
DATAFLEX - Korta längder
Flexibel elektronikkabel med fintrådig ledaruppbyggnad, som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Den används för signal-, mät-, styr- och ton-frekvensöverföring i elektronik-, data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Drain wire: Förtent cu tråd.
Bandering: PETP-folie
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Grå, RAL 7000
Tekniska data:
Driftspänning: 0.14 mm² = 300 V >0.14 mm² = 300 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +80ºC
Rörlig förläggning min/max: -5ºC till +80ºC
Isolerings motstånd >20 Mohm. Km min vid 20ºC
Ledar motstånd Max vid 20ºC
Minsta böjradie: 15 x kabelns diameter
Ul godkänd endast för 0.14 mm²
E132956 UR AWM STYLE 2560 60ºC 30V-LOW VOLTAGE COMPUTER CABLE- Vw1-+s+s+s
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Ader-Zahl:
- 4-6 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Ja
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Geflecht
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 250 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -30-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 27.5-45 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
DINFLEX-CY (LiYCY) - Bobin 100m
Flexibel elektronikkabel med fintrådig ledaruppbyggnad, som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Den används för signal-, mät-, styr- och ton-frekvensöverföring i elektronik-, data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Bandering: PETP-folie
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Ader-Zahl:
- 2-50 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Ja
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Geflecht
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -30-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 18.5-64.5 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
- Ader-Zahl:
- 4 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 13.8 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
DINFLEX-Y (LiYY) - Trumma 500 m
Flexibel elektronikkabel med fintrådig ledaruppbyggnad som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Den används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik- data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Ader-Zahl:
- 2-37 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Schwarz, Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -30-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 16-56.5 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
DINFLEX-Y (LiYY) - Bobin 100 m, partvinnade
Flexibel elektronikkabel med fintrådig ledaruppbyggnad som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Den används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik- data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Ader-Zahl:
- 4-50 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -30-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 25.5-62 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
DINFLEX-Y (LiYY) - Korta längder
Flexibel elektronikkabel med fintrådig ledaruppbyggnad som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Den används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik- data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Ader-Zahl:
- 2-37 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Ja, Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Schwarz, Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -30-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 16-64.5 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
DINFLEX-CY (LiYCY) - Korta längder
Flexibel elektronikkabel med fintrådig ledaruppbyggnad, som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln är försedd med en skärm av förtent koppartråd, som skyddar mot mekanisk belastning och framförallt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet). Den används för signal-, mät-, styr- och ton-frekvensöverföring i elektronik-, data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Bandering: PETP-folie
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Ader-Zahl:
- 2-50 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Ja
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Geflecht
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Schwarz, Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -30-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Ja, Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 18.5-76.5 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
DINFLEX-Y (LiYY) - Korta längder, parttvinnade
Flexibel elektronikkabel med fintrådig ledaruppbyggnad som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Den används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik- data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Ader-Zahl:
- 4-50 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -30-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 25.5-62 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
DEF-Y (Defense)
Flexibel signalkabel med fintrådig ledaruppbyggnad som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Kabeln används för signal-, mät-, styr-och tonfrekvensöverföring i elektronik-, data- och signalanläggningar.
Uppbyggnad Ledare: Förtent koppar
Ledarisolation: PVC
Ledarfärg: Enligt def 61-12.
Yttermantel: PVC
Mantelfärg: Grå, Svart, Vit
Tekniska data:
Driftspänning: 300 V
Provspänning: 1000 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC
Rörlig förläggning min/max: -5ºC till +70ºC
Kabelarea: 0.22mm²;-0.5mm²;
Minsta böjradie: 15 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 228
- Ader-Zahl:
- 2-25 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 300 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Schwarz, Grau, Weiß
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -30-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Verzinnt
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 17-44.5 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
DEF-CY (Defense)
Flexibel signalkabel med fintrådig ledaruppbyggnad, som i kombination med PVC-manteln ger det en mycket elastisk kabel med liten böjradie. Kabeln är försedd md en skärm av förtent koppartråd, som skyddar mot mekanisk belastning och framför allt avskärmar elektriska störningar såväl inom som utanför kabeln (EMC-direktivet).
Den används för signal-, mät-, styr- och ton-frekvensöverföring i elektronik-, data- och signalanläggningar.
Uppbyggnad Ledare: Förtent koppar
Ledarisolation: PVC
Ledarfärg: Enligt def 61-12.
Skärm: Förtent kopparfläta
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 300 V
Provspänning: 1000 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC
Rörlig förläggning min/max: -5ºC till +70ºC
Minsta böjradie: 15 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 228
- Ader-Zahl:
- 2-36 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Ja
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Geflecht
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 300 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Schwarz, Grau, Weiß
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -30-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Verzinnt
- Halogenfrei:
- Ja, Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 19-60.5 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
DINFLEX-Y (LiYY) - Bobin 100 m
Flexibel elektronikkabel med fintrådig ledaruppbyggnad som i kombination med PVC-manteln ger en mycket elastisk kabel med liten böjradie. Den används för signal-, mät-, styr- och tonfrekvensöverföring i elektronik- data- och signalanläggningar.
Uppbyggnad
Ledare: Blank flertrådig koppar
Ledarisolation: PVC
Ledarfärg: Enligt din 47100
Yttermantel: PVC
Mantelfärg: Grå, Svart
Tekniska data:
Driftspänning: 0.14 mm² = 350 V >0.14 mm² = 500 V
Provspänning: 0.14 mm² = 800 V >0.14 mm² = 1200 V
Temp. område: Fast förläggning min/max: -30ºC till +70ºC Rörlig förläggning min/max: -5ºC till +70ºC
Strålningsbest: 8 x 107 cJ/kg
Minsta böjradie: 10 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
- Ader-Zahl:
- 2-37 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Ja
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -30-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 16-64.5 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
RADOX RAILCAT - Flerledare
Kraven på moderna nätverk är mycket höga i spårbunden verksamhet. Hastighet och överföringssäkerhet är av högsta prioritet. Strukturerade nätverkskablar för framtida krav.
Typ Frekvens
Mhz
EN 50173 ISO/
IEC 11801 2 utg
UC300 100 MHz Cat 5e Classe D Cat 5e Classe D
UC400 250 MHz Cat 6 Classe E Cat 6 Classe E
UC500 500 MHz Cat 6A Classe EA Cat 6A Classe EA
UC900 600 MHz Cat 7 Classe F Cat 7 Classe F
UC1200 1200 MHz Cat 7A Classe FA Cat 7A Classe FA
UC1500 1200 MHz Cat 7A Classe FA Cat 7A Classe FA
UCFUTURE Cat8.2 1600/2000 MHz Cat8.2 Klass I+II Cat8.2 Klass I+II
Flexibilitet
Nätverks kabel är alltid i bruk var det än är fråga om höghastighetsdataöverföring i lokala nät (LAN). De används för standardiserade och tillverkaroberoende nätverk – t.ex. Token Ring, Ethernet, ISDN, TPDDI, Fast Ethernet 1000BaseT, 10GbE eller 40GbE.
Röst- och datakommunikation, videokommunikation.
Rätt utrustning för alla applikationer: Oavsett om det är högt överföringskapacitet, elektromagnetisk kompatibilitet (EMC) eller bästa brandskyddsegenskaper.
- Mantel-Farbe:
- Blau
- Farbe:
- Blau
- Werkstoff der Isolation:
- Polyolefine
- Einsatztemperatur:
- -40-90 °C
- Leiter-Oberfläche:
- Verzinnt
- Halogenfrei:
- Ja, Nein
Sucoform
Formstabila, handformbara alternativ till halvstyva (semi-rigid)
mikrovågskablar .
Tillgängligt endast som kablage på förfrågan.
- Mantel-Farbe:
- Rot
- Farbe:
- Rot
- Halogenfrei:
- Ja
CAN, CAN-FD, FlexRay
RADOX Databus-kablar är speciellt designade för de krävande kraven på spårbunden verksamhet.
• RADOX MVB – Databusskablar (buss för flera fordon)
• RADOX WTB – Databusskablar (tågbuss)
• RADOX CAN – Databusskablar (styrenhetsnätverk)
Funktioner
• Utmärkt dataöverföringsprestanda
• Utmärkt screeningseffektivitet
• Halogenfri och flamskyddsmedel
• Hög motståndskraft mot värme, kyla, ozon och väderpåverkan
• Lätt att av mantla
• Lödbeständig
- Ader-Zahl:
- 2 .
- Werkstoff der Aderisolation:
- Polyolefine
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyolefine
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Schwarz, Sonstige
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -40-120 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 120 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Halogenfrei nach EN 60754-1/2:
- Ja
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Schwarz
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Verzinnt
- Halogenfrei:
- Ja
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 52 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
Mikrovågskablage
RF-kablage, mikrovågor. Minibend-serien är en flexibel, förmonterad koaxialkablage designad för interna punkt-till-punkt-sammankopplingar mellan RF-moduler inom system.
Serien tillåter böjning omedelbart bakom kontaktdonet, med utmärkt motståndskraft mot flammor och korrosion, och har imponerande dragstyrka och mekanisk hållbarhet. Den är 100 % testad för att säkerställa högsta kvalitet.
Tillämpbar i frekvenser upp till 65GHz.
100 % testad förmonterad koaxialkabelenhet.
Patenterad lödfri kabelförgrening.
Fördelar med Minibend-serien:
Böj mot änden: gör det möjligt att böja kabeln omedelbart bakom kontakten
Utmärkt dragstyrka och mekanisk hållbarhet
Högpresterande kabelmontage med utmärkt motståndskraft mot lågor och korrosion
Används inom försvar & test &mätning.
DATABUS 120 Ohm, EN 45545-2
RADOX Databus-kablar är speciellt designade för de krävande kraven på spårbunden verksamhet.
• RADOX Databus 120 ohm kablar
• RADOX MVB – Databusskablar (buss för flera fordon)
• RADOX UIC – Databusskablar (international union of railways)
• RADOX WTB – Databusskablar (tågbuss)
• RADOX CAN – Databusskablar (styrenhetsnätverk)
Funktioner
• Utmärkt dataöverföringsprestanda
• Utmärkt screeningseffektivitet
• Halogenfri och flamskyddsmedel
• Hög motståndskraft mot värme, kyla, ozon och väderpåverkan
• Lätt att av mantla
• Lödbeständig
- Mantel-Farbe:
- Schwarz
- Nennspannung:
- 300 V
- Farbe:
- Schwarz
- Werkstoff der Isolation:
- Polyolefine
- Einsatztemperatur:
- -40-90 °C
- Leiter-Oberfläche:
- Verzinnt
- Halogenfrei:
- Nein
- Mantel-Farbe:
- Blau, Schwarz
- Nennspannung:
- 1500-2500 V
- Farbe:
- Schwarz, Blau
- Werkstoff der Isolation:
- Polyolefine
- Einsatztemperatur:
- -40-105 °C
- Leiter-Oberfläche:
- Blank, Verzinnt
- Halogenfrei:
- Ja
- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Fluorethylenpropylen (FEP), Polytetrafluorethylen (PTFE)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ohne
- Schutzleiter:
- Nein
- Mantel-Farbe:
- Braun, Schwarz
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -40-165 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 165 °C
- Schutzhülle:
- N/A
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500-5000 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Schwarz, Braun
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC), Polyolefine, PTFE, FEP
- Einsatztemperatur:
- -25-85 °C
- Ader-Farbe:
- Braun
- Leiter-Oberfläche:
- Blank, Versilbert, Verzinnt
- Halogenfrei:
- Ja, Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 9.3-37.5 mm
- Brandverhalten nach EN 13501-6: Klasse:
- N/A
- Brandverhalten nach EN 13501-6: Rauchentwicklung:
- N/A
- Brandverhalten nach EN 13501-6: Abtropfverhalten:
- N/A
- Brandverhalten nach EN 13501-6: Säureentwicklung:
- N/A
- Raucharm nach EN 61034-2:
- Nein
- Kältebeständig nach EN 60811-504+505+506:
- Nein
- Ölbeständig nach EN IEC 60811-404:
- Nein
- Ader-Zahl:
- 1 .
- Mantel-Farbe:
- Schwarz
- Nennspannung:
- 1600 V
- Farbe:
- Schwarz
- Werkstoff der Isolation:
- Polyetylen (HDP)
- Einsatztemperatur:
- -40-85 °C
- Leiter-Oberfläche:
- Verzinnt
- Halogenfrei:
- Ja, Nein
- Ader-Zahl:
- 1 .
- Mantel-Farbe:
- Schwarz
- Nennspannung:
- 1050-3000 V
- Farbe:
- Schwarz
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC), Polyetylen (HDP), Polyurethan (PUR), Polyolefine
- Einsatztemperatur:
- -25-85 °C
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Ja, Nein
