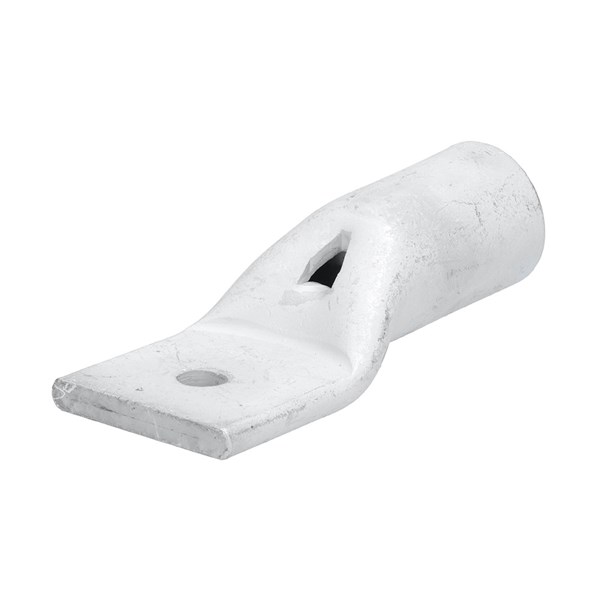

KRF - 500-1000mm²
Rörkabelskor för den Nordiska marknaden. Passar till mångtrådiga ledare (klass 5 och klass 6).
Material: 99.9% ren Cu
Ytbehandling: > 4µ Sn
Märkning på rörkabelskons platta kan t.ex. vara: n35-12F
n = Nemiq // 35 = 35 mm² kabel // 12 = M12 hål // F = KRF
Märkning på rörkabelskons hals kan t.ex. vara: 13
13 = Ytterdiameter på halsen (OD-måttet).
Vid pressning med 6-kantsbackar skall halsmärkning och backmärkning överensstämma.
Produktegenskaper
- Passar ledare klass 5:
- Ja
- Passar ledare Klass 6:
- Ja
- Isolerad:
- Nej
- Max. ström (Imax):
- 842 A, 950 A
- Antal fastsättningshål:
- 1 .
- Flänsform:
- Ringform
- Färg på isolering:
- Övrigt
- Smalt flänsutförande:
- Nej
- Med inspektionshål:
- Ja
- Leiter-Klasse:
- Verschiedene
- Max Temp:
- 150 °C
- Ytskydd:
- Förtent
- Material:
- Koppar
- Anslutningsvinkel:
- 180° (horisontal)
- Måttserie:
- KRF/KSF (500-1000mm2)
Visa mer
Kopplade Artiklar
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manuals, Datasheets, Sketches & Drawings
CE Declaration of Conformity KRF, KRT, KRD, KSF, KST, KSD, CUT from 10mm2 to 630mm2
Conflict Minerals Reporting Template Version 6.31_Approved
Tabelldata
- Total: 4
| Produkt | HS | ID | OD | T | P1 | P2 | L | N | W | MOQ | Einheit | Bultmått metrisk (M) | Nominell area | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RÖRKABELSKO KRF, 500mm2, M12 | 13 mm | 33 mm | 42 mm | 9 mm | 150 mm | 62 mm | 61 mm | 5 . | Stck | 12 . | 500 mm² |
Ja
|
|
|
||
| RÖRKABELSKO KRF, 500mm2, M16 | 17 mm | 33 mm | 42 mm | 9 mm | 150 mm | 62 mm | 61 mm | 5 . | Stck | 16 . | 500 mm² |
Ja
|
|
|
||
| RÖRKABELSKO KRF, 630mm2, M12 | 13 mm | 39 mm | 53 mm | 14 mm | 35 mm | 45 mm | 195 mm | 75 mm | 2 . | Stck | 12 . | 630 mm² |
Nein
|
|
|
|
| RÖRKABELSKO KRF, 630mm2, M16 | 17 mm | 39 mm | 53 mm | 14 mm | 35 mm | 45 mm | 195 mm | 75 mm | 2 . | Stck | 16 . | 630 mm² |
Nein
|
|
|
- Total: 4
Liknande Alternativ
Godkännanden
- Total: 4
| Produkt | Godkänd enligt CE | Godkänd enligt DNV | Verfügbarkeit | ||
|---|---|---|---|---|---|
| RÖRKABELSKO KRF, 500mm2, M12 |
|
|
Ja
|
|
|
| RÖRKABELSKO KRF, 500mm2, M16 |
|
|
Ja
|
|
|
| RÖRKABELSKO KRF, 630mm2, M12 |
|
|
Nein
|
|
|
| RÖRKABELSKO KRF, 630mm2, M16 |
|
|
Nein
|
|
|
- Total: 4
Tekniska egenskaper
- Total: 4
| Produkt | Passar ledare klass 5 | Passar ledare Klass 6 | Isolerad | Max. ström (Imax) | Antal fastsättningshål | Flänsform | Färg på isolering | Smalt flänsutförande | Med inspektionshål | Leiter-Klasse | Max Temp | Ytskydd | Material | Anslutningsvinkel | Måttserie | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RÖRKABELSKO KRF, 500mm2, M12 | Ja | Ja | Nej | 842 A | 1 . | Ringform | Övrigt | Nej | Ja | Verschiedene | 150 °C | Förtent | Koppar | 180° (horisontal) | KRF/KSF (500-1000mm2) |
Ja
|
|
|
| RÖRKABELSKO KRF, 500mm2, M16 | Ja | Ja | Nej | 842 A | 1 . | Ringform | Övrigt | Nej | Ja | Verschiedene | 150 °C | Förtent | Koppar | 180° (horisontal) | KRF/KSF (500-1000mm2) |
Ja
|
|
|
| RÖRKABELSKO KRF, 630mm2, M12 | Ja | Ja | Nej | 950 A | 1 . | Ringform | Övrigt | Nej | Ja | Verschiedene | 150 °C | Förtent | Koppar | 180° (horisontal) | KRF/KSF (500-1000mm2) |
Nein
|
|
|
| RÖRKABELSKO KRF, 630mm2, M16 | Ja | Ja | Nej | 950 A | 1 . | Ringform | Övrigt | Nej | Ja | Verschiedene | 150 °C | Förtent | Koppar | 180° (horisontal) | KRF/KSF (500-1000mm2) |
Nein
|
|
|
- Total: 4
VP-flik övrig information
- Total: 4
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|
| RÖRKABELSKO KRF, 500mm2, M12 | EC001051 - Rörkabelsko | 9.0 |
|
Rörkabelskor | 500-12 |
Ja
|
|
|
|
| RÖRKABELSKO KRF, 500mm2, M16 | EC001051 - Rörkabelsko | 9.0 |
|
Rörkabelskor | RÖRKABELSKO KRF | 500-16 |
Ja
|
|
|
| RÖRKABELSKO KRF, 630mm2, M12 | EC001051 - Rörkabelsko | 9.0 |
|
Rörkabelskor | RÖRKABELSKO KRF | 630-12 |
Nein
|
|
|
| RÖRKABELSKO KRF, 630mm2, M16 | EC001051 - Rörkabelsko | 9.0 |
|
Rörkabelskor | RÖRKABELSKO KRF | 630-16 |
Nein
|
|
|
- Total: 4
