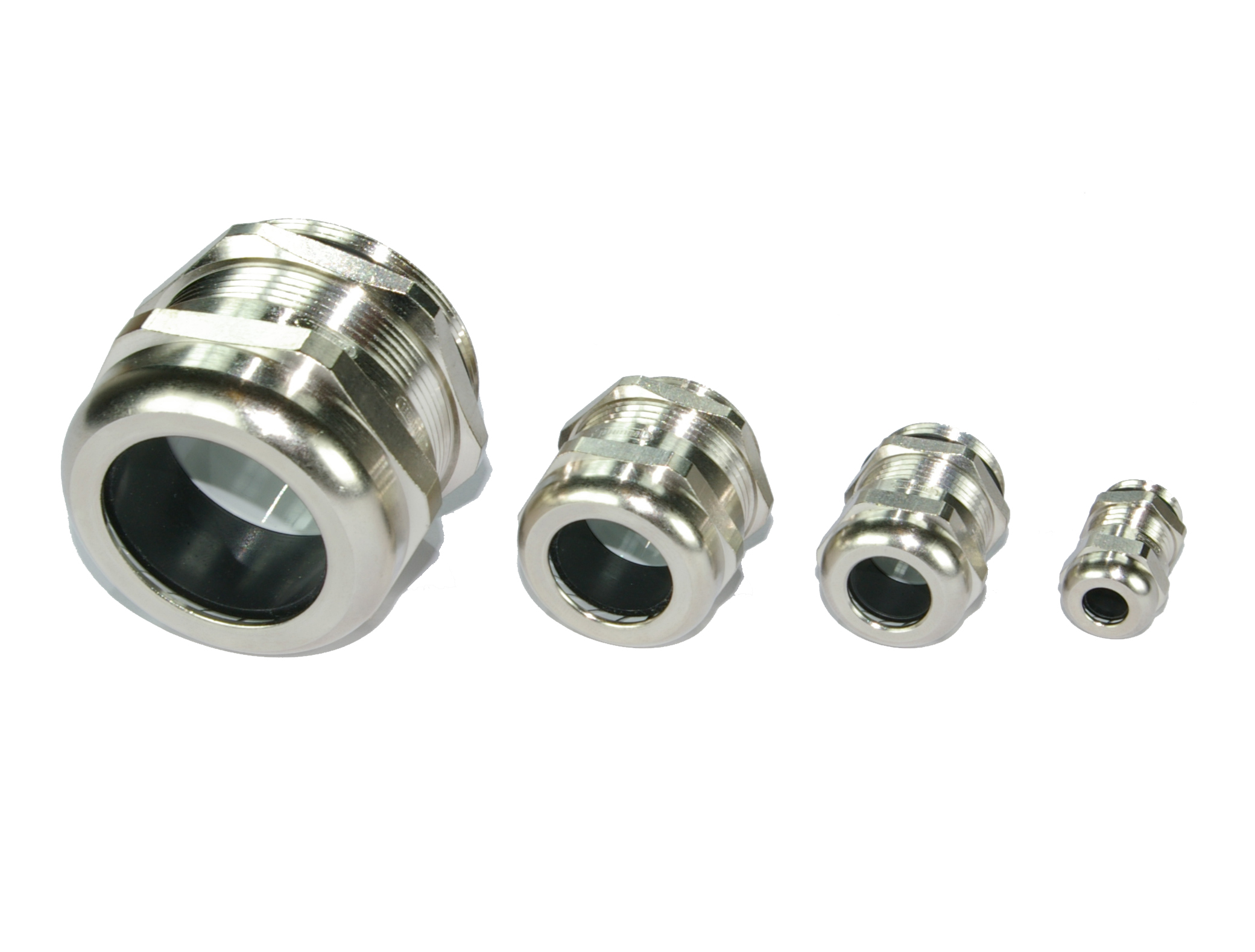

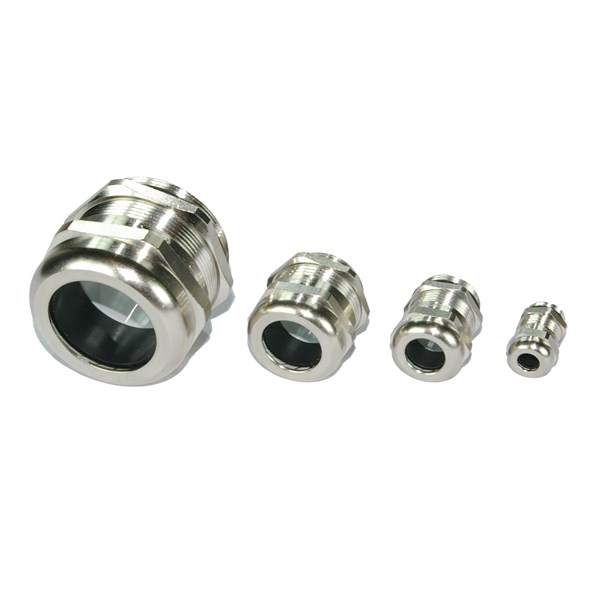

HSK-M-EMV, tillbakaviken skärm
EMC-förskruvning i förnicklad mässing. Material: Förnicklad mässing Tätningsinsats: Polyamid Formtätning: NBR O-ring: NBR Skyddsklass: IP 68 - 10 bar / IP 69K inom angivet klämområde vid användning av o-ring. Drifttemperatur kontinuerligt: -40 grader C till +100 grader C PG är ej VDE godkända.
Produktegenskaper
- Tryckstyrd:
- Nej
- Kapslingsklass (IP):
- IP68
- Med dragavlastning:
- Ja
- Modell/Utförande:
- Rak
- Materialkvalitet:
- Mässing
- RAL-nummer:
- 0 N/A
- Gängtyp:
- PG, M (metrisk)
- Glasfiberförstärkt:
- Nej
- Stöttålig:
- Ja
- Böjradieskydd/trumpetform:
- Nej
- Med låsmutter:
- Nej
- Snäppfäste:
- Nej
- Multiförslutningsyta:
- Nej
- Flatkabelförskruvning:
- Nej
- Explosionstestat utförande:
- Nej
- För armerad kabel:
- Nej
- EMC-version:
- Ja
- Avskärmad:
- Ja
- Typ av tätning:
- Tätningsring
- För Ex-zon gas:
- Ingen
- För Ex-zon damm:
- Ingen
- Farbe:
- Messing
- Ytskydd:
- Förnicklad
- Einsatztemperatur:
- -40-100 °C
- Material:
- Metall
- Halogenfrei:
- Ja
- Nyckelvidd:
- 14 mm, 17 mm, 20 mm, 22 mm, 24 mm, 30 mm, 40 mm, 50 mm, 57 mm, 64 mm
Visa mer
Kopplade Artiklar
- Total: 32
- Total: 32
Tabelldata
- Total: 32
| Produkt | MOQ | Einheit | Lämplig för kabeldiameter från/till | Nominell gängstorlek metrisk/PG | Gängstigning | Längd gänga | Nyckelvidd | Nominell gängstorlek i tum NPT/rörgänga | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, HSK-M-EMV, M50, 25-31mm | 5 . | Stck | 25-31 mm | 50 . | 1.5 mm | 9 mm | 57 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG11, 3-7mm | 50 . | Stck | 3-7 mm | 11 . | 1.41 mm | 6 mm | 20 mm | Övrigt |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M12, 3-6.5mm | 50 . | Stck | 3-6.5 mm | 12 . | 1.5 mm | 5 mm | 14 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M12, 2-5mm | 50 . | Stck | 2-5 mm | 12 . | 1.5 mm | 5 mm | 14 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M16, 5-10mm | 50 . | Stck | 5-10 mm | 16 . | 1.5 mm | 6 mm | 20 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M16, 3-7mm | 50 . | Stck | 3-7 mm | 16 . | 1.5 mm | 6 mm | 20 mm | Övrigt |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M20, 10-14mm | 50 . | Stck | 10-14 mm | 20 . | 1.5 mm | 6 mm | 24 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M20, 7-12mm | 50 . | Stck | 7-12 mm | 20 . | 1.5 mm | 6 mm | 24 mm | Övrigt |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M25, 13-18mm | 25 . | Stck | 13-18 mm | 25 . | 1.5 mm | 7 mm | 30 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M25, 9-16mm | 25 . | Stck | 9-16 mm | 25 . | 1.5 mm | 7 mm | 30 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M32, 18-25mm | 25 . | Stck | 18-25 mm | 32 . | 1.5 mm | 8 mm | 40 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M40, 22-32mm | 10 . | Stck | 22-32 mm | 40 . | 1.5 mm | 8 mm | 50 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M25, 13-18mm, LÅNG GÄNGA | 25 . | Stck | 13-18 mm | 25 . | 1.5 mm | 7 mm | 30 mm | Övrigt |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M40, 22-32mm, LÅNG GÄNGA | 10 . | Stck | 22-32 mm | 40 . | 1.5 mm | 15 mm | 50 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG7, 3-6.5mm | 50 . | Stck | 3-6.5 mm | 7 . | 1.27 mm | 5 mm | 14 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG9, 4-8mm | 50 . | Stck | 4-8 mm | 9 . | 1.41 mm | 6 mm | 17 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG11, 5-10mm | 50 . | Stck | 5-10 mm | 11 . | 1.41 mm | 6 mm | 20 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG13.5.5, 6-12mm | 50 . | Stck | 6-12 mm | 13.5 . | 1.41 mm | 6.5 mm | 22 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG13.5, 5-9mm | 50 . | Stck | 5-9 mm | 13.5 . | 1.41 mm | 6.5 mm | 22 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG13.5, 6-12mm, LÅNG GÄNGA | 50 . | Stck | 6-12 mm | 20.7 . | 1.41 mm | 10 mm | 22 mm | Övrigt |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG21, 13-18mm, LÅNG GÄNGA | 25 . | Stck | 13-18 mm | 28.6 . | 1.588 mm | 12 mm | 24 mm | Övrigt |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG16, 10-14mm | 50 . | Stck | 10-14 mm | 16 . | 1.41 mm | 6.5 mm | 24 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG16, 7-12mm | 50 . | Stck | 7-12 mm | 16 . | 1.41 mm | 6.5 mm | 24 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG21, 13-18mm | 25 . | Stck | 13-18 mm | 21 . | 1.588 mm | 7 mm | 30 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG21, 9-16mm | 25 . | Stck | 9-16 mm | 21 . | 1.588 mm | 7 mm | 30 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG29, 18-25mm | 25 . | Stck | 18-25 mm | 29 . | 1.588 mm | 8 mm | 40 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG36, 22-32mm | 10 . | Stck | 22-32 mm | 36 . | 1.588 mm | 8 mm | 50 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG36, 20-26mm | 10 . | Stck | 20-26 mm | 36 . | 1.588 mm | 8 mm | 50 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG42, 32-38mm | 5 . | Stck | 32-38 mm | 42 . | 1.588 mm | 9 mm | 57 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG48, 37-44mm | 5 . | Stck | 37-44 mm | 48 . | 1.588 mm | 10 mm | 64 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV , PG11, 3-6.5mm, LÅNG GÄNGA | 50 . | Stck | 3-6.5 mm | 11 . | 1.41 mm | 10 mm | 20 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG16, 10-14mm, LÅNG GÄNGA | 50 . | Stck | 10-14 mm | 16 . | 1.41 mm | 10 mm | 24 mm | Övrigt |
Nein
|
|
|
- Total: 32
Godkännanden
- Total: 32
- Total: 32
Tekniska egenskaper
- Total: 32
- Total: 32
VP-flik övrig information
- Total: 32
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | E-nummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, HSK-M-EMV, M50, 25-31mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.5000.51 |
Ja
|
|
|
||
| FÖRSKRUVNING, HSK-M-EMV, PG11, 3-7mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.1100.15 |
Nein
|
|
|
||
| FÖRSKRUVNING, HSK-M-EMV, M12, 3-6.5mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.1200.50 | E1471180 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M12, 2-5mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.1200.51 |
Ja
|
|
|
||
| FÖRSKRUVNING, HSK-M-EMV, M16, 5-10mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.1600.50 | E1471182 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M16, 3-7mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | ENR2023V | 1.691.1600.51 | E1457995 |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M20, 10-14mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.2000.50 | E1471184 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M20, 7-12mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | ENR2023V | 1.691.2000.51 | E1457996 |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M25, 13-18mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.2500.50 | E1471186 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M25, 9-16mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | ENR2023V | 1.691.2500.51 | E1457997 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M32, 18-25mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.3200.50 | E1471188 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M40, 22-32mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.4000.50 | E1471190 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, M25, 13-18mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.2500.30 |
Nein
|
|
|
||
| FÖRSKRUVNING, HSK-M-EMV, M40, 22-32mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.4000.30 |
Ja
|
|
|
||
| FÖRSKRUVNING, HSK-M-EMV, PG7, 3-6.5mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.0700.01 | E1460960 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG9, 4-8mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.0900.01 | E1460962 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG11, 5-10mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.1100.01 | E1460964 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG13.5.5, 6-12mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.1300.01 | E1460966 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG13.5, 5-9mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.1300.15 |
Ja
|
|
|
||
| FÖRSKRUVNING, HSK-M-EMV, PG13.5, 6-12mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 | Kabelförskruvning, EMC | FÖRSKRUVNING, HSK-M-EMV | 1.691.1300.60 |
Nein
|
|
|
||
| FÖRSKRUVNING, HSK-M-EMV, PG21, 13-18mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 | Kabelförskruvning, EMC | FÖRSKRUVNING, HSK-M-EMV | 1.691.2100.60 |
Nein
|
|
|
||
| FÖRSKRUVNING, HSK-M-EMV, PG16, 10-14mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.1600.01 | E1460968 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG16, 7-12mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.1600.15 | E1460971 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG21, 13-18mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.2100.01 | E1460970 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG21, 9-16mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.2100.15 |
Ja
|
|
|
||
| FÖRSKRUVNING, HSK-M-EMV, PG29, 18-25mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.2900.01 | E1460972 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG36, 22-32mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.3600.01 | E1460974 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG36, 20-26mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.3600.15 |
Ja
|
|
|
||
| FÖRSKRUVNING, HSK-M-EMV, PG42, 32-38mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.4200.01 | E1460976 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV, PG48, 37-44mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.4800.01 | E1460978 |
Ja
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV , PG11, 3-6.5mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.1100.60 |
Ja
|
|
|
||
| FÖRSKRUVNING, HSK-M-EMV, PG16, 10-14mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.691.1600.60 |
Nein
|
|
|
- Total: 32
