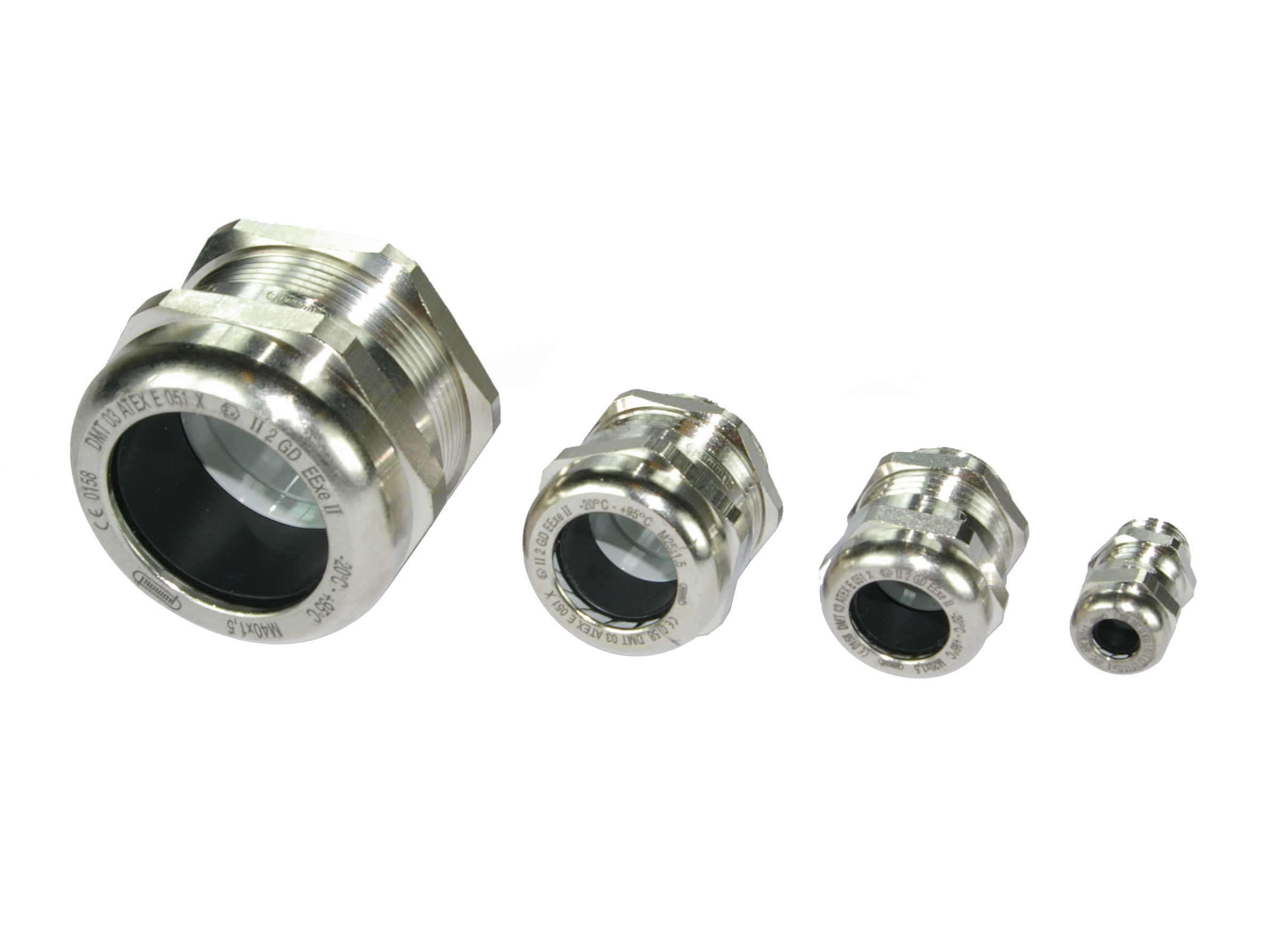

HSK-M-EMV EX, tillbakaviken skärm
EX-EMC förskruvning
Material: Förnicklad mässing
Tätningssats: PA
Formtätning: NBR
O-ring: NBR
Skyddsklass: IP 68-10 bar, inom angivet område
Drifttemperatur kontinuerligt: -20° C till +95° C
PG är ej VDE godkända.
Produktegenskaper
- Tryckstyrd:
- Nej
- Kapslingsklass (IP):
- IP68
- Med dragavlastning:
- Ja
- Modell/Utförande:
- Rak
- Materialkvalitet:
- Mässing
- RAL-nummer:
- 0 N/A
- Gängtyp:
- M (metrisk), PG
- Glasfiberförstärkt:
- Nej
- Stöttålig:
- Ja
- Böjradieskydd/trumpetform:
- Nej
- Med låsmutter:
- Nej
- Snäppfäste:
- Nej
- Multiförslutningsyta:
- Nej
- Flatkabelförskruvning:
- Nej
- Explosionstestat utförande:
- Ja
- För armerad kabel:
- Nej
- EMC-version:
- Ja
- Avskärmad:
- Ja
- Typ av tätning:
- Tätningsring
- För Ex-zon gas:
- 1, 2
- För Ex-zon damm:
- 20, 21, 22
- Farbe:
- Messing
- Ytskydd:
- Förnicklad
- Einsatztemperatur:
- -20-95 °C
- Material:
- Metall
- Halogenfrei:
- Ja
- Nyckelvidd:
- 14 mm, 22 mm, 24 mm, 20 mm, 30 mm, 40 mm, 50 mm
Visa mer
Kopplade Artiklar
- Total: 12
- Total: 12
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Tabelldata
- Total: 12
| Produkt | MOQ | Einheit | Lämplig för kabeldiameter från/till | Nominell gängstorlek metrisk/PG | Gängstigning | Längd gänga | Nyckelvidd | Nominell gängstorlek i tum NPT/gasrörsgänga | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, HSK-M-EMV-EX, M12, 3-6.5mm | 50 . | Stck | 3-6.5 mm | 12 . | 1.5 mm | 5 mm | 14 mm | Övrigt |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M16, 6-10mm | 50 . | Stck | 6-10 mm | 16 . | 1.5 mm | 6 mm | 20 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M16, 3-7mm | 50 . | Stck | 3-7 mm | 16 . | 1.5 mm | 6 mm | 20 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M20, 10-14mm | 50 . | Stck | 10-14 mm | 20 . | 1.5 mm | 6 mm | 24 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M20, 7-12mm | 50 . | Stck | 7-12 mm | 20 . | 1.5 mm | 6 mm | 24 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M25, 14-18mm | 25 . | Stck | 14-18 mm | 25 . | 1.5 mm | 7 mm | 30 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M25, 10-16mm | 25 . | Stck | 10-16 mm | 25 . | 1.5 mm | 7 mm | 30 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M32, 20-25mm | 25 . | Stck | 20-25 mm | 32 . | 1.5 mm | 8 mm | 40 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M32, 13-20mm | 25 . | Stck | 13-20 mm | 32 . | 1.5 mm | 8 mm | 40 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M40, 22-32mm | 10 . | Stck | 22-32 mm | 40 . | 1.5 mm | 8 mm | 50 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, PG13.5.5, 6-12mm | 50 . | Stck | 6-12 mm | 13.5 . | 1.41 mm | 6.5 mm | 22 mm | Övrigt |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, PG16, 7-12mm | 50 . | Stck | 7-12 mm | 16 . | 1.41 mm | 6.5 mm | 24 mm | Övrigt |
Nein
|
|
|
- Total: 12
Liknande Alternativ
Godkännanden
- Total: 12
| Produkt | Kapslingsklass (IP) | Verfügbarkeit | ||
|---|---|---|---|---|
| FÖRSKRUVNING, HSK-M-EMV-EX, M12, 3-6.5mm | IP68 |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M16, 6-10mm | IP68 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M16, 3-7mm | IP68 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M20, 10-14mm | IP68 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M20, 7-12mm | IP68 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M25, 14-18mm | IP68 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M25, 10-16mm | IP68 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M32, 20-25mm | IP68 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M32, 13-20mm | IP68 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M40, 22-32mm | IP68 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, PG13.5.5, 6-12mm | IP68 |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, PG16, 7-12mm | IP68 |
Nein
|
|
|
- Total: 12
Tekniska egenskaper
- Total: 12
| Produkt | Tryckstyrd | Kapslingsklass (IP) | Med dragavlastning | Modell/Utförande | Materialkvalitet | RAL-nummer | Gängtyp | Glasfiberförstärkt | Stöttålig | Böjradieskydd/trumpetform | Med låsmutter | Snäppfäste | Multiförslutningsyta | Flatkabelförskruvning | Explosionstestat utförande | För armerad kabel | EMC-version | Avskärmad | Typ av tätning | För Ex-zon gas | För Ex-zon damm | Farbe | Ytskydd | Einsatztemperatur | Material | Halogenfrei | Nyckelvidd | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, HSK-M-EMV-EX, M12, 3-6.5mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Ja | Nej | Ja | Ja | Tätningsring | 1, 2 | 20, 21, 22 | Messing | Förnicklad | -20-95 °C | Metall | Ja | 14 mm |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M16, 6-10mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Ja | Nej | Ja | Ja | Tätningsring | 1, 2 | 20, 21, 22 | Messing | Förnicklad | -20-95 °C | Metall | Ja | 20 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M16, 3-7mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Ja | Nej | Ja | Ja | Tätningsring | 1, 2 | 20, 21, 22 | Messing | Förnicklad | -20-95 °C | Metall | Ja | 20 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M20, 10-14mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Ja | Nej | Ja | Ja | Tätningsring | 1, 2 | 20, 21, 22 | Messing | Förnicklad | -20-95 °C | Metall | Ja | 24 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M20, 7-12mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Ja | Nej | Ja | Ja | Tätningsring | 1, 2 | 20, 21, 22 | Messing | Förnicklad | -20-95 °C | Metall | Ja | 24 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M25, 14-18mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Ja | Nej | Ja | Ja | Tätningsring | 1, 2 | 20, 21, 22 | Messing | Förnicklad | -20-95 °C | Metall | Ja | 30 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M25, 10-16mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Ja | Nej | Ja | Ja | Tätningsring | 1, 2 | 20, 21, 22 | Messing | Förnicklad | -20-95 °C | Metall | Ja | 30 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M32, 20-25mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Ja | Nej | Ja | Ja | Tätningsring | 1, 2 | 20, 21, 22 | Messing | Förnicklad | -20-95 °C | Metall | Ja | 40 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M32, 13-20mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Ja | Nej | Ja | Ja | Tätningsring | 1, 2 | 20, 21, 22 | Messing | Förnicklad | -20-95 °C | Metall | Ja | 40 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M40, 22-32mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Ja | Nej | Ja | Ja | Tätningsring | 1, 2 | 20, 21, 22 | Messing | Förnicklad | -20-95 °C | Metall | Ja | 50 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, PG13.5.5, 6-12mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Ja | Nej | Ja | Ja | Tätningsring | 1, 2 | 20, 21, 22 | Messing | Förnicklad | -20-95 °C | Metall | Ja | 22 mm |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, PG16, 7-12mm | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | PG | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Ja | Nej | Ja | Ja | Tätningsring | 1, 2 | 20, 21, 22 | Messing | Förnicklad | -20-95 °C | Metall | Ja | 24 mm |
Nein
|
|
|
- Total: 12
VP-flik övrig information
- Total: 12
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Alternativt Artikelnummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, HSK-M-EMV-EX, M12, 3-6.5mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC/Ex | 1.616.1200.50 |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M16, 6-10mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC/Ex | 1.616.1600.50 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M16, 3-7mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC/Ex | 1.616.1600.51 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M20, 10-14mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC/Ex | 1.616.2000.50 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M20, 7-12mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC/Ex | 1.616.2000.51 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M25, 14-18mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC/Ex | 1.616.2500.50 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M25, 10-16mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC/Ex | 1.616.2500.51 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M32, 20-25mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC/Ex | 1.616.3200.50 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M32, 13-20mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC/Ex | 1.616.3200.51 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, M40, 22-32mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC/Ex | 1.616.4000.50 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, PG13.5.5, 6-12mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC/Ex | 1.616.1300.01 |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-EX, PG16, 7-12mm | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC/Ex | 1.616.1600.15 |
Nein
|
|
|
- Total: 12
