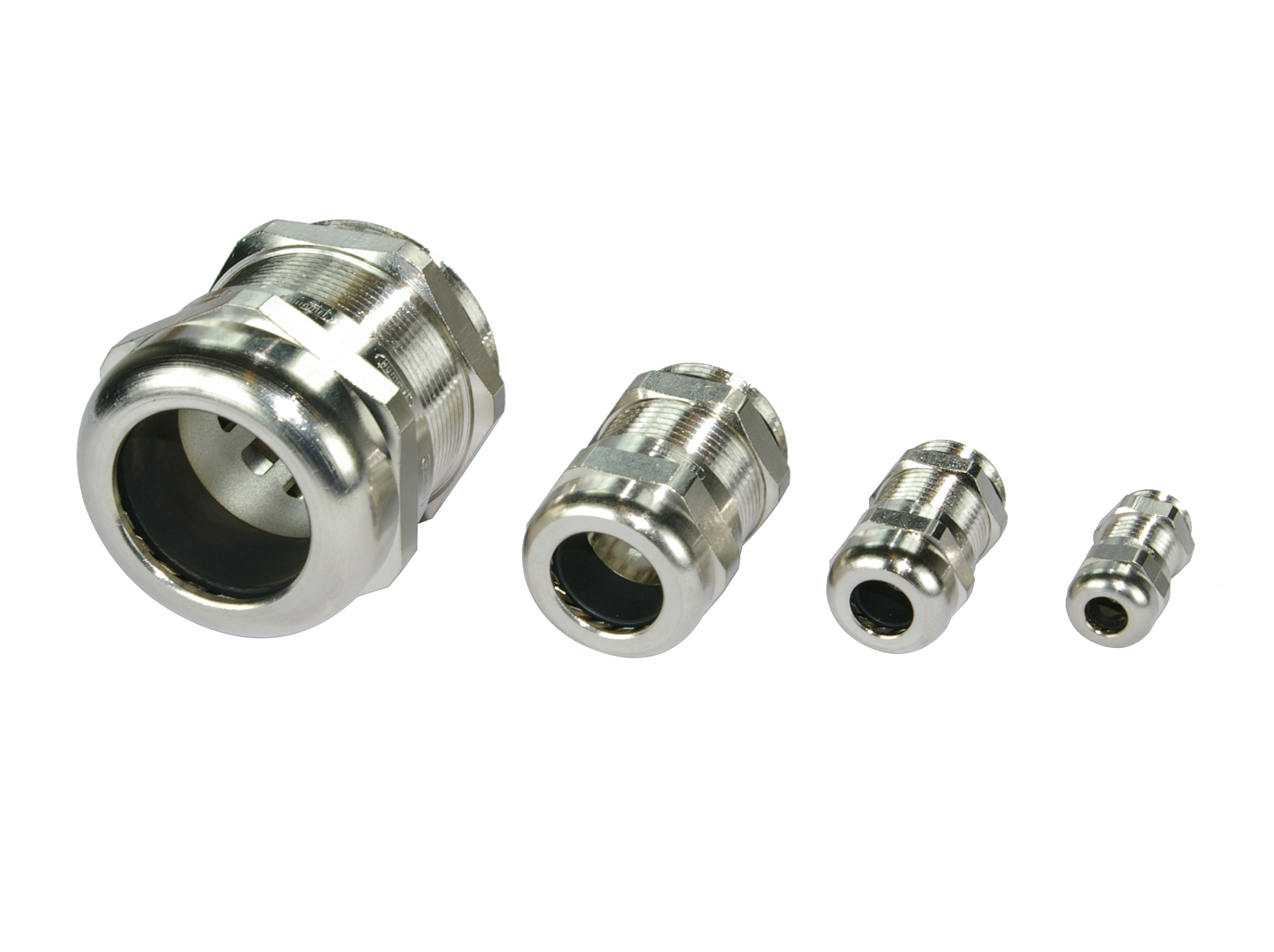

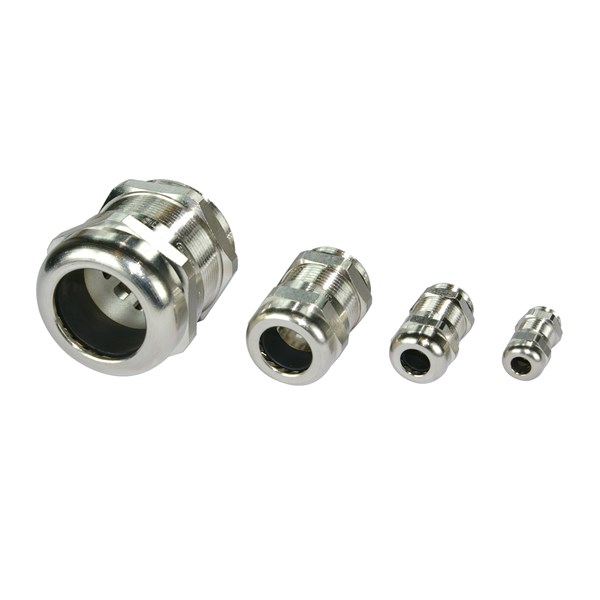

HSK-M-EMV-D, fjädrande lameller, Metrisk lång gänga
EMC-förskruvning i förnicklad mässing med fjädrande lameller
Material: Förnicklad mässing
Tätningsinsats: Metallackerad PA
Formtätning: NBR
O-ring: NBR
Skyddsklass: IP 68 - 10 bar / IP 69K inom angivet klämområde vid användning av o-ring.
Drifttemperatur kontinuerligt: -40° C till +100° C
Produktegenskaper
- Tryckstyrd:
- Nej
- Kapslingsklass (IP):
- IP68
- Med dragavlastning:
- Ja
- Modell/Utförande:
- Rak
- Materialkvalitet:
- Mässing
- RAL-nummer:
- 0 N/A
- Gängtyp:
- M (metrisk)
- Glasfiberförstärkt:
- Nej
- Stöttålig:
- Ja
- Böjradieskydd/trumpetform:
- Nej
- Med låsmutter:
- Nej
- Snäppfäste:
- Nej
- Multiförslutningsyta:
- Nej
- Flatkabelförskruvning:
- Nej
- Explosionstestat utförande:
- Nej
- För armerad kabel:
- Nej
- EMC-version:
- Ja
- Avskärmad:
- Ja
- Typ av tätning:
- Tätningsring
- För Ex-zon gas:
- Ingen
- För Ex-zon damm:
- Ingen
- Farbe:
- Messing
- Ytskydd:
- Förnicklad
- Einsatztemperatur:
- -40-100 °C
- Material:
- Metall
- Halogenfrei:
- Ja
- Nyckelvidd:
- 20 mm, 24 mm, 30 mm, 40 mm, 14 mm, 50 mm, 57 mm
Visa mer
Kopplade Artiklar
- Total: 8
- Total: 8
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Tabelldata
- Total: 8
| Produkt | MOQ | Einheit | Lämplig för kabeldiameter från/till | Nominell gängstorlek metrisk/PG | Gängstigning | Längd gänga | Nyckelvidd | Nominell gängstorlek i tum NPT/gasrörsgänga | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, HSK-M-EMV-D, M12, 3-6.5mm, LÅNG GÄNGA | 50 . | Stck | 3-6.5 mm | 12 . | 1.5 mm | 10 mm | 14 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M16, 5-10mm, LÅNG GÄNGA | 50 . | Stck | 5-10 mm | 16 . | 1.5 mm | 10 mm | 20 mm | Övrigt |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M20, 10-14mm, LÅNG GÄNGA | 50 . | Stck | 10-14 mm | 20 . | 1.5 mm | 10 mm | 24 mm | Övrigt |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M25, 13-18mm, LÅNG GÄNGA | 25 . | Stck | 13-18 mm | 25 . | 1.5 mm | 12 mm | 30 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M32, 18-25mm, LÅNG GÄNGA | 25 . | Stck | 18-25 mm | 32 . | 1.5 mm | 12 mm | 40 mm | Övrigt |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M40, 22-32mm, LÅNG GÄNGA | 10 . | Stck | 24-32 mm | 40 . | 1.5 mm | 15 mm | 50 mm | Övrigt |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M50, 32-38mm, LÅNG GÄNGA | 5 . | Stck | 32-38 mm | 50 . | 1.5 mm | 15 mm | 57 mm | Övrigt |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M63, 37-44mm, LÅNG GÄNGA | 5 . | Stck | 37-44 mm | 63 . | 1.5 mm | 15 mm | Övrigt |
Nein
|
|
|
- Total: 8
Liknande Alternativ
Godkännanden
- Total: 8
| Produkt | Kapslingsklass (IP) | Godkänd enligt CE | Verfügbarkeit | ||
|---|---|---|---|---|---|
| FÖRSKRUVNING, HSK-M-EMV-D, M12, 3-6.5mm, LÅNG GÄNGA | IP68 |
|
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M16, 5-10mm, LÅNG GÄNGA | IP68 |
|
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M20, 10-14mm, LÅNG GÄNGA | IP68 |
|
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M25, 13-18mm, LÅNG GÄNGA | IP68 |
|
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M32, 18-25mm, LÅNG GÄNGA | IP68 |
|
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M40, 22-32mm, LÅNG GÄNGA | IP68 |
Nein
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M50, 32-38mm, LÅNG GÄNGA | IP68 |
Nein
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M63, 37-44mm, LÅNG GÄNGA | IP68 |
Nein
|
|
|
- Total: 8
Tekniska egenskaper
- Total: 8
| Produkt | Tryckstyrd | Kapslingsklass (IP) | Med dragavlastning | Modell/Utförande | Materialkvalitet | RAL-nummer | Gängtyp | Glasfiberförstärkt | Stöttålig | Böjradieskydd/trumpetform | Med låsmutter | Snäppfäste | Multiförslutningsyta | Flatkabelförskruvning | Explosionstestat utförande | För armerad kabel | EMC-version | Avskärmad | Typ av tätning | För Ex-zon gas | För Ex-zon damm | Farbe | Ytskydd | Einsatztemperatur | Material | Halogenfrei | Nyckelvidd | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, HSK-M-EMV-D, M12, 3-6.5mm, LÅNG GÄNGA | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Messing | Förnicklad | -40-100 °C | Metall | Ja | 14 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M16, 5-10mm, LÅNG GÄNGA | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Messing | Förnicklad | -40-100 °C | Metall | Ja | 20 mm |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M20, 10-14mm, LÅNG GÄNGA | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Messing | Förnicklad | -40-100 °C | Metall | Ja | 24 mm |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M25, 13-18mm, LÅNG GÄNGA | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Messing | Förnicklad | -40-100 °C | Metall | Ja | 30 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M32, 18-25mm, LÅNG GÄNGA | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Messing | Förnicklad | -40-100 °C | Metall | Ja | 40 mm |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M40, 22-32mm, LÅNG GÄNGA | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Messing | Förnicklad | -40-100 °C | Metall | Ja | 50 mm |
Nein
|
|
|
|||
| FÖRSKRUVNING, HSK-M-EMV-D, M50, 32-38mm, LÅNG GÄNGA | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Messing | Förnicklad | -40-100 °C | Metall | Ja | 57 mm |
Nein
|
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M63, 37-44mm, LÅNG GÄNGA | Nej | IP68 | Ja | Rak | Mässing | 0 N/A | M (metrisk) | Nej | Ja | Nej | Nej | Nej | Nej | Nej | Nej | Ja | Ja | Tätningsring | Ingen | Ingen | Messing | Förnicklad | -40-100 °C | Metall | Ja |
Nein
|
|
|
- Total: 8
VP-flik övrig information
- Total: 8
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Alternativt Artikelnummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|
| FÖRSKRUVNING, HSK-M-EMV-D, M12, 3-6.5mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.1200.30 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M16, 5-10mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.1600.30 |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M20, 10-14mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.2000.30 |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M25, 13-18mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.2500.30 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M32, 18-25mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.3200.30 |
Ja
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M40, 22-32mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.4000.30 |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M50, 32-38mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.5000.30 |
Nein
|
|
|
| FÖRSKRUVNING, HSK-M-EMV-D, M63, 37-44mm, LÅNG GÄNGA | EC000441 - Kabelförskruvning | 9.0 |
|
Kabelförskruvning, EMC | 1.631.6300.30 |
Nein
|
|
|
- Total: 8
