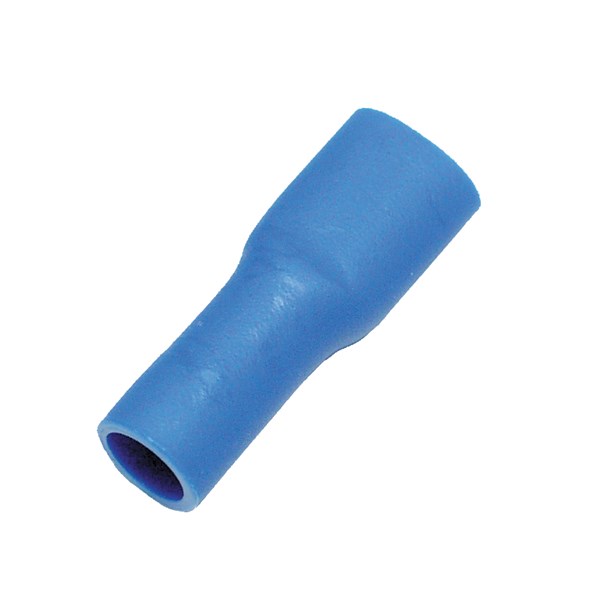

Helisolerade flatstiftshylsor A-serien
Lång kopparhylsa
Kabelskor med ändelse "BR" är i brons och inte i mässing.
Produktegenskaper
- Passar ledare klass 2:
- Ja
- Passar ledare klass 5:
- Ja
- Modell/Utförande:
- Hylsa
- Max. ström (Imax):
- 15 A, 10 A, 24 A
- Isolering:
- Helt isolerad
- Färg på isolering:
- Röd, Blå, Gul
- Med kamklämma:
- Nej
- Med tappspridare:
- Nej
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -25-75 °C
- Material:
- Mässing
- Max spänning:
- 300V
- Halogenfrei:
- Nein
- Verpackung:
- Lösform
Visa mer
Kopplade Artiklar
- Total: 7
- Total: 7
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Manuals, Datasheets, Sketches & Drawings
CE Declaration of Conformity_A-Series
Conflict Minerals Reporting Template Version 6.31_Approved
Tabelldata
- Total: 7
| Produkt | ID | L | N | W | MOQ | Einheit | Nominell ledararea från/till | AWG-område | Uttagsdimensioner | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HELISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.5mm | 2.7 mm | 20 mm | 11 mm | 4.8 mm | 100 . | Stck | 0.5-1.65 mm² | 22-16 . | Platt 4,8x0,5 mm |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.8mm | 2.7 mm | 20 mm | 11 mm | 4.8 mm | 100 . | Stck | 0.5-1.65 mm² | 22-16 . | Platt 4,8x0,8 mm |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, RÖD, 6.3x0.8mm | 2.7 mm | 22 mm | 11 mm | 6.3 mm | 100 . | Stck | 0.5-1.65 mm² | 22-16 . | Platt 6,3x0,8 mm |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, BLÅ, 4.8x0.5mm | 3.2 mm | 20 mm | 11 mm | 4.8 mm | 100 . | Stck | 1.04-2.63 mm² | 16-14 . | Platt 4,8x0,5 mm |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, BLÅ, 4.8x0.8mm | 3.2 mm | 20 mm | 11 mm | 4.8 mm | 100 . | Stck | 1.04-2.63 mm² | 16-14 . | Platt 4,8x0,8 mm |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, BLÅ, 6.3x0.8mm | 3.2 mm | 22 mm | 11 mm | 6.3 mm | 100 . | Stck | 1.04-2.63 mm² | 16-14 . | Platt 6,3x0,8 mm |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, GUL, 6.3x0.8mm | 3.8 mm | 25 mm | 14 mm | 6.3 mm | 100 . | Stck | 2.63-6.64 mm² | 12-10 . | Platt 6,3x0,8 mm |
Ja
|
|
|
- Total: 7
Liknande Alternativ
Godkännanden
- Total: 7
| Produkt | UL-File No. | Godkänd enligt CE | Zulassung nach CSA | Mit Zulassung nach UL | Flambeständighet installationsmaterialklass (UL94) | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|
| HELISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.5mm | E70188 |
|
|
|
|
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.8mm | E70188 |
|
|
|
|
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, RÖD, 6.3x0.8mm | E70188 |
|
|
|
|
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, BLÅ, 4.8x0.5mm | E70188 |
|
|
|
|
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, BLÅ, 4.8x0.8mm | E70188 |
|
|
|
|
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, BLÅ, 6.3x0.8mm | E70188 |
|
|
|
|
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, GUL, 6.3x0.8mm | E70188 |
|
|
|
|
Ja
|
|
|
- Total: 7
Tekniska egenskaper
- Total: 7
| Produkt | Passar ledare klass 2 | Passar ledare klass 5 | Modell/Utförande | Max. ström (Imax) | Isolering | Färg på isolering | Med kamklämma | Med tappspridare | Werkstoff der Isolation | Einsatztemperatur | Material | Max spänning | Halogenfrei | Verpackung | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HELISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.5mm | Ja | Ja | Hylsa | 15 A | Helt isolerad | Röd | Nej | Nej | Polyvinylchlorid (PVC) | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.8mm | Ja | Ja | Hylsa | 15 A | Helt isolerad | Röd | Nej | Nej | Polyvinylchlorid (PVC) | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, RÖD, 6.3x0.8mm | Ja | Ja | Hylsa | 10 A | Helt isolerad | Röd | Nej | Nej | Polyvinylchlorid (PVC) | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, BLÅ, 4.8x0.5mm | Ja | Ja | Hylsa | 15 A | Helt isolerad | Blå | Nej | Nej | Polyvinylchlorid (PVC) | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, BLÅ, 4.8x0.8mm | Ja | Ja | Hylsa | 15 A | Helt isolerad | Blå | Nej | Nej | Polyvinylchlorid (PVC) | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, BLÅ, 6.3x0.8mm | Ja | Ja | Hylsa | 15 A | Helt isolerad | Blå | Nej | Nej | Polyvinylchlorid (PVC) | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, GUL, 6.3x0.8mm | Ja | Ja | Hylsa | 24 A | Helt isolerad | Gul | Nej | Nej | Polyvinylchlorid (PVC) | -25-75 °C | Mässing | 300V | Nein | Lösform |
Ja
|
|
|
- Total: 7
VP-flik övrig information
- Total: 7
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|
| HELISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.5mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerade Flatstiftshylsa - PVC | JST, 19851100 , LVDDF1.25-187A-5 (LF | A1504FLF-5 |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, RÖD, 4.8x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerade Flatstiftshylsa - PVC | JST, 19875400 , LVDDF1.25-187A-8 (LF | A1504FLF-8 |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, RÖD, 6.3x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerade Flatstiftshylsa - PVC | JST, 19923700 , LVDDF1.25-250A (LF) | A1507FLF |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, BLÅ, 4.8x0.5mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerade Flatstiftshylsa - PVC | JST, 19880400 , LVDDF2-187A-5 | A2504FLF-5 |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, BLÅ, 4.8x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerade Flatstiftshylsa - PVC | JST, 19881400 , LVDDF2-187A-8 | A2504FLF-8 |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, BLÅ, 6.3x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerade Flatstiftshylsa - PVC | JST, 19935700 , LVDDF2-250A | A2507FLF |
Ja
|
|
|
| HELISOLERAD FLATSTIFTSHYLSA, GUL, 6.3x0.8mm | EC000516 - Rund/Platt Kabelsko | 9.0 |
|
Helisolerade Flatstiftshylsa - PVC | JST, 19936900 , LVDDF5.5-250A (LF) | A4607FLF |
Ja
|
|
|
- Total: 7
