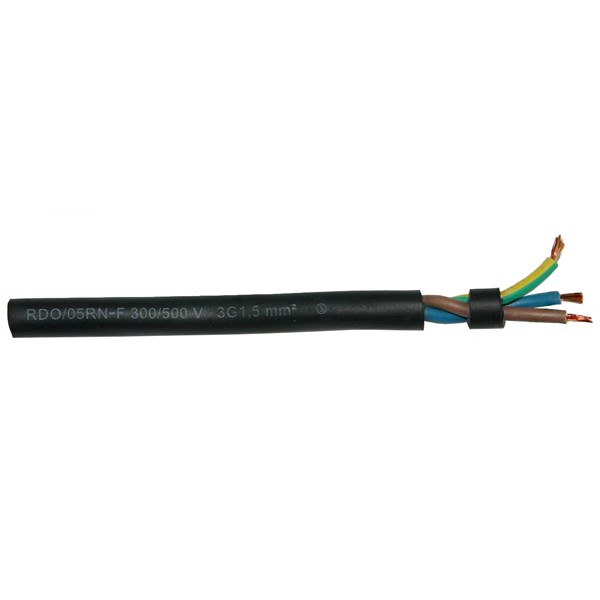

RDO (H05RN-F)
H05RN-F Anslutningskabel av gummi för användning i handverktyg och lättare verkstadsutrustning, där medelhöga mekaniska påfrestningar förekommer, i såväl torra som fuktiga utrymmen, även utomhus.
Uppbyggnad:
Ledare: Extra mångtrådig koppar enligt IEC 60228 klass 5
Ledarisolation: EPDM-gummi
Mantelfärg: Svart
Tekniska data:
Märkspänning Uo/U: H05RN-F: 300/500V
Provspänning: H05RN-F: 2000V
Kabelarea: RDO: 0.75mm²-2.5mm²
Isolationsmotstånd: >1 GOhm x cm
Ledarfärg H05RN-F:
2-ledare: Blå, brun
3-ledare: Grön/gul, blå, brun
4-ledare: Grön/gul, brun, svart, grå
5-ledare: Grön/gul, blå, brun, svart, grå
Temperaturområde: Flexibel -25ºC till +60ºC
Minsta böjradie: Flexibel 6 x kabelns diameter
Produktegenskaper
- Ader-Zahl:
- 2 ., 3 .
- Werkstoff der Aderisolation:
- Gummi
- Spezifizierung Aderisolation:
- Gummi - Ethylen-Propylen-Kautschuk (EPR)
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein, Ja
- Mantelmaterial:
- Gummi
- Spezifizierung Mantelmaterial:
- Gummi (CPE/CSP)
- Mantel-Farbe:
- Schwarz
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -25-60 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 60 °C
- Schirm:
- Nein
- Bewehrung/Armierung:
- Ohne
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Einzelader/Mehradern :
- Mehradern
- Farbe:
- Schwarz
- Werkstoff der Isolation:
- EPDM
- Einsatztemperatur:
- -25-60 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 33 mm, 41 mm
Visa mer
Kopplade Artiklar
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Tabelldata
- Total: 2
| Produkt | Leiternennquerschnitt | MOQ | Außendurchmesser ca. | Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | Leiterdurchmesser | Einheit | Nennspannung | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|
| RDO, 2x1.0mm2, SVART, H05RN-F, 500V, EPDM, 60C | 1 mm² | 100 . | 6.6 mm | 33 mm | 1 mm | m | 500 V |
Ja
|
|
|
| RDO, 3G0.75mm2, SVART, H05RN-F, 500V, EPDM, 60C | 0.75 mm² | 500 . | 8.2 mm | 41 mm | 0.75 mm | m | 500 V |
Ja
|
|
|
- Total: 2
Liknande Alternativ
Godkännanden
- Total: 2
| Produkt | Brandverhalten nach EN 13501-6: Klasse | Brandverhalten nach EN 13501-6: Rauchentwicklung | Brandverhalten nach EN 13501-6: Abtropfverhalten | Brandverhalten nach EN 13501-6: Säureentwicklung | Halogenfrei nach EN 60754-1/2 | Raucharm nach EN 61034-2 | Kältebeständig nach EN 60811-504+505+506 | Ölbeständig nach EN IEC 60811-404 | Flammwidrig | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RDO, 2x1.0mm2, SVART, H05RN-F, 500V, EPDM, 60C | N/A | N/A | N/A | N/A | Nein | Nein | Nein | Nein | nach IEC/EN 60332-1-2 |
Ja
|
|
|
| RDO, 3G0.75mm2, SVART, H05RN-F, 500V, EPDM, 60C | N/A | N/A | N/A | N/A | Nein | Nein | Nein | Nein | nach IEC/EN 60332-1-2 |
Ja
|
|
|
- Total: 2
Tekniska egenskaper
- Total: 2
| Produkt | Ader-Zahl | Werkstoff der Aderisolation | Spezifizierung Aderisolation | Ader-Kennzeichnung | Schutzleiter | Mantelmaterial | Spezifizierung Mantelmaterial | Mantel-Farbe | Flammwidrig | Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | Leiter-Material | Adern verdrillt | Zul. max. Leitertemperatur | Schirm | Bewehrung/Armierung | Beidraht | Nennspannung | Halogenfrei nach EN 60754-1/2 | Leiter-Klasse | Einzelader/Mehradern | Farbe | Werkstoff der Isolation | Einsatztemperatur | Ader-Farbe | Leiter-Oberfläche | Halogenfrei | Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RDO, 2x1.0mm2, SVART, H05RN-F, 500V, EPDM, 60C | 2 . | Gummi | Gummi - Ethylen-Propylen-Kautschuk (EPR) | Farbe | Nein | Gummi | Gummi (CPE/CSP) | Schwarz | nach IEC/EN 60332-1-2 | -25-60 °C | Kupfer | Nein | 60 °C | Nein | Ohne | Nein | 500 V | Nein | Kl.5 = feindrähtig | Mehradern | Schwarz | EPDM | -25-60 °C | Verschiedene | Blank | Nein | 33 mm |
Ja
|
|
|
| RDO, 3G0.75mm2, SVART, H05RN-F, 500V, EPDM, 60C | 3 . | Gummi | Gummi - Ethylen-Propylen-Kautschuk (EPR) | Farbe | Ja | Gummi | Gummi (CPE/CSP) | Schwarz | nach IEC/EN 60332-1-2 | -30-60 °C | Kupfer | Nein | 60 °C | Nein | Ohne | Nein | 500 V | Nein | Kl.5 = feindrähtig | Mehradern | Schwarz | EPDM | -25-60 °C | Verschiedene | Blank | Nein | 41 mm |
Ja
|
|
|
- Total: 2
VP-flik övrig information
- Total: 2
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Alternativt Artikelnummer | E-nummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|
| RDO, 2x1.0mm2, SVART, H05RN-F, 500V, EPDM, 60C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RDO | 040899 | E0530512 |
Ja
|
|
|
| RDO, 3G0.75mm2, SVART, H05RN-F, 500V, EPDM, 60C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - RDO | 040907 | E0530525 |
Ja
|
|
|
- Total: 2
