MULTINORM-Y
HAR/UL-CSA styrkablar är särskilt lämpliga för exportinriktad tillverkning av maskiner, anläggningar och utrustning; på grund av de internationella godkännandena kan dessa styrkablar nästan användas över hela världen. De installeras i torra och fuktiga rum med medelstor mekanisk påfrestning och som anslutningskablar för statiska och icke-kontinuerliga böjningsapplikationer. Dessa kablar är dessutom extremt flexibla och används därför för värme- och kylinstallationer men inte utomhus eller för direkt nedgrävning.
Produkten motsvarar direktivet 2014/35/EU (lågspänningsdirektivet).

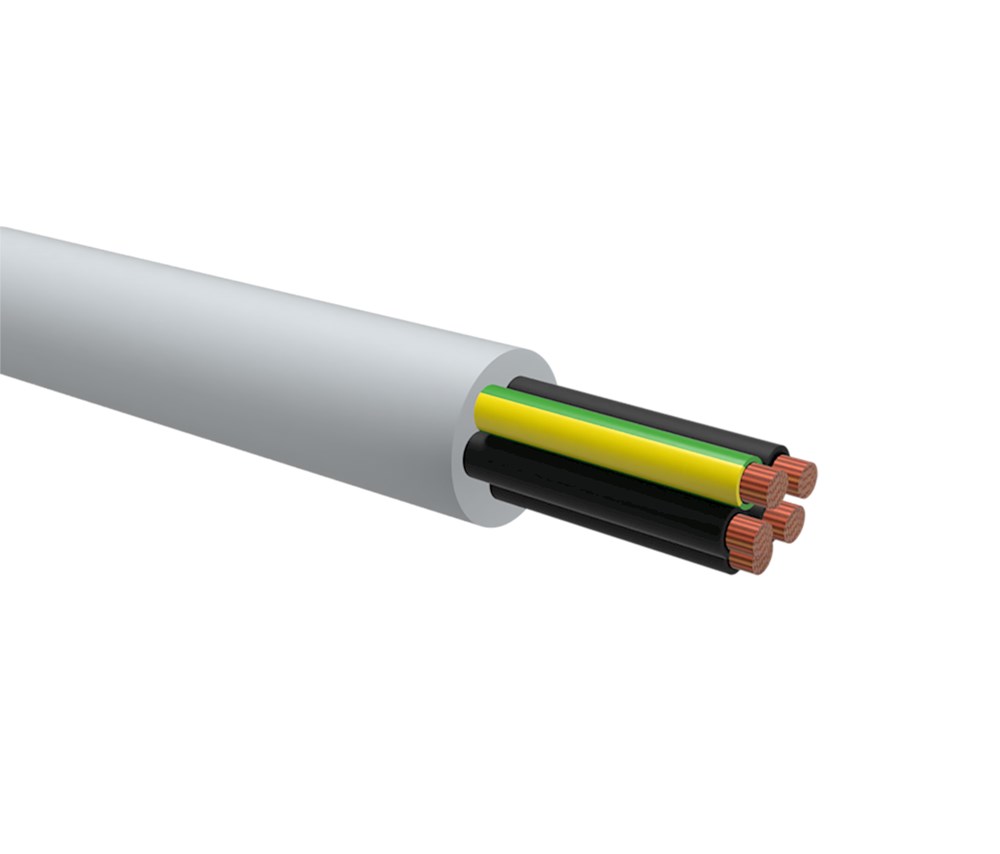

Uppbyggnad
Ledare: Blank flertrådig koppar class 5
Ledarisolation: Pvc
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Yttermantel: Pvc
Mantelfärg: Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-70mm²
Temp. område: Fast förläggning min/max: 5ºC till +70ºC
Temp. område: UL+CSA: 5ºC till +90ºC
Isolationsmotstånd: > 20 MΩ x km
Minsta böjradie: 12,5 x kabelns diameter
Godkännanden:
Cpr klass: Eca
Självsläckande och flamskyddsmedel enl. till IEC
60332-1; VW1; CSA FT1
Standard EN 50525-2-51 / VDE 0285-525-2-51; UL style
2517/2587 och CSA C22.2 nr. 210.2-M90 AWM I A/B II
A/B
Standard EN 50525-2-51 / VDE 0285-525-2-51; UL stil
2517/2587 och CSA C22.2 nr. 210.2-M90 AWM I A/B II
A/B
Godkännande: HAR: 300/500 V - 70 ° C | UL / CSA 600 V - 90 ° C
Produktegenskaper
- Ader-Zahl:
- 5 ., 3 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Ziffern
- Schutzleiter:
- Ja
- Mantelmaterial:
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Sonstige
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- Ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.5 = feindrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Einsatztemperatur:
- -40-70 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Nein
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 32.4 mm, 33.2 mm, 40.4 mm
Visa mer
Kopplade Artiklar
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Tabelldata
- Total: 3
| Produkt | Leiternennquerschnitt | MOQ | Außendurchmesser ca. | Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | Leiterdurchmesser | Einheit | Nennspannung | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|
| MULTINORM-Y, 5G0.75mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | 0.75 mm² | 500 . | 8.1 mm | 32.4 mm | 0.75 mm | m | 500 V |
Nein
|
|
|
| MULTINORM-Y, 3G1.5mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | 1.5 mm² | 500 . | 8.3 mm | 33.2 mm | 1.5 mm | m | 500 V |
Nein
|
|
|
| MULTINORM-Y, 5G1.5mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | 1.5 mm² | 500 . | 10.1 mm | 40.4 mm | 1.5 mm | m | 500 V |
Nein
|
|
|
- Total: 3
Liknande Alternativ
Godkännanden
- Total: 3
| Produkt | Godkänd enligt HAR | Brandverhalten nach EN 13501-6: Klasse | Brandverhalten nach EN 13501-6: Rauchentwicklung | Brandverhalten nach EN 13501-6: Abtropfverhalten | Brandverhalten nach EN 13501-6: Säureentwicklung | Halogenfrei nach EN 60754-1/2 | Raucharm nach EN 61034-2 | Kältebeständig nach EN 60811-504+505+506 | Ölbeständig nach EN IEC 60811-404 | Zulassung nach CSA | Mit Zulassung nach UL | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MULTINORM-Y, 5G0.75mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | Ja | N/A | N/A | N/A | N/A | Nein | Nein | Nein | Nein |
|
|
Nein
|
|
|
| MULTINORM-Y, 3G1.5mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | Ja | N/A | N/A | N/A | N/A | Nein | Nein | Nein | Nein |
|
|
Nein
|
|
|
| MULTINORM-Y, 5G1.5mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | Ja | N/A | N/A | N/A | N/A | Nein | Nein | Nein | Nein |
|
|
Nein
|
|
|
- Total: 3
Tekniska egenskaper
- Total: 3
| Produkt | Ader-Zahl | Werkstoff der Aderisolation | Spezifizierung Aderisolation | Ader-Kennzeichnung | Schutzleiter | Mantelmaterial | Spezifizierung Mantelmaterial | Mantel-Farbe | Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | Leiter-Material | Adern verdrillt | Zul. max. Leitertemperatur | Schirm | Schutzhülle | Bewehrung/Armierung | Isolationserhalt | Beidraht | Nennspannung | Halogenfrei nach EN 60754-1/2 | Leiter-Klasse | Farbe | Werkstoff der Isolation | Einsatztemperatur | Ader-Farbe | Leiter-Oberfläche | Halogenfrei | Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MULTINORM-Y, 5G0.75mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | 5 . | Polyvinylchlorid (PVC) | Sonstige | Ziffern | Ja | Polyvinylchlorid (PVC) | Sonstige | Sonstige | -30-70 °C | Kupfer | Nein | 70 °C | Nein | N/A | Ohne | N/A | Nein | 500 V | Nein | Kl.5 = feindrähtig | Grau | Polyvinylchlorid (PVC) | -40-70 °C | Verschiedene | Blank | Nein | 32.4 mm |
Nein
|
|
|
| MULTINORM-Y, 3G1.5mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | 3 . | Polyvinylchlorid (PVC) | Sonstige | Ziffern | Ja | Polyvinylchlorid (PVC) | Sonstige | Sonstige | -30-70 °C | Kupfer | Nein | 70 °C | Nein | N/A | Ohne | N/A | Nein | 500 V | Nein | Kl.5 = feindrähtig | Grau | Polyvinylchlorid (PVC) | -40-70 °C | Verschiedene | Blank | Nein | 33.2 mm |
Nein
|
|
|
| MULTINORM-Y, 5G1.5mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | 5 . | Polyvinylchlorid (PVC) | Sonstige | Ziffern | Ja | Polyvinylchlorid (PVC) | Sonstige | Sonstige | -30-70 °C | Kupfer | Nein | 70 °C | Nein | N/A | Ohne | N/A | Nein | 500 V | Nein | Kl.5 = feindrähtig | Grau | Polyvinylchlorid (PVC) | -40-70 °C | Verschiedene | Blank | Nein | 40.4 mm |
Nein
|
|
|
- Total: 3
VP-flik övrig information
- Total: 3
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|
| MULTINORM-Y, 5G0.75mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Multinorm-Y | ÖLFLEX 150 | 10175406 |
Nein
|
|
|
| MULTINORM-Y, 3G1.5mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Multinorm-Y | ÖLFLEX 150 | 10175906 |
Nein
|
|
|
| MULTINORM-Y, 5G1.5mm2, NM, GRÅ, (H)05VV5-F, 500V, PVC, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Multinorm-Y | ÖLFLEX 150 | 10176106 |
Nein
|
|
|
- Total: 3
