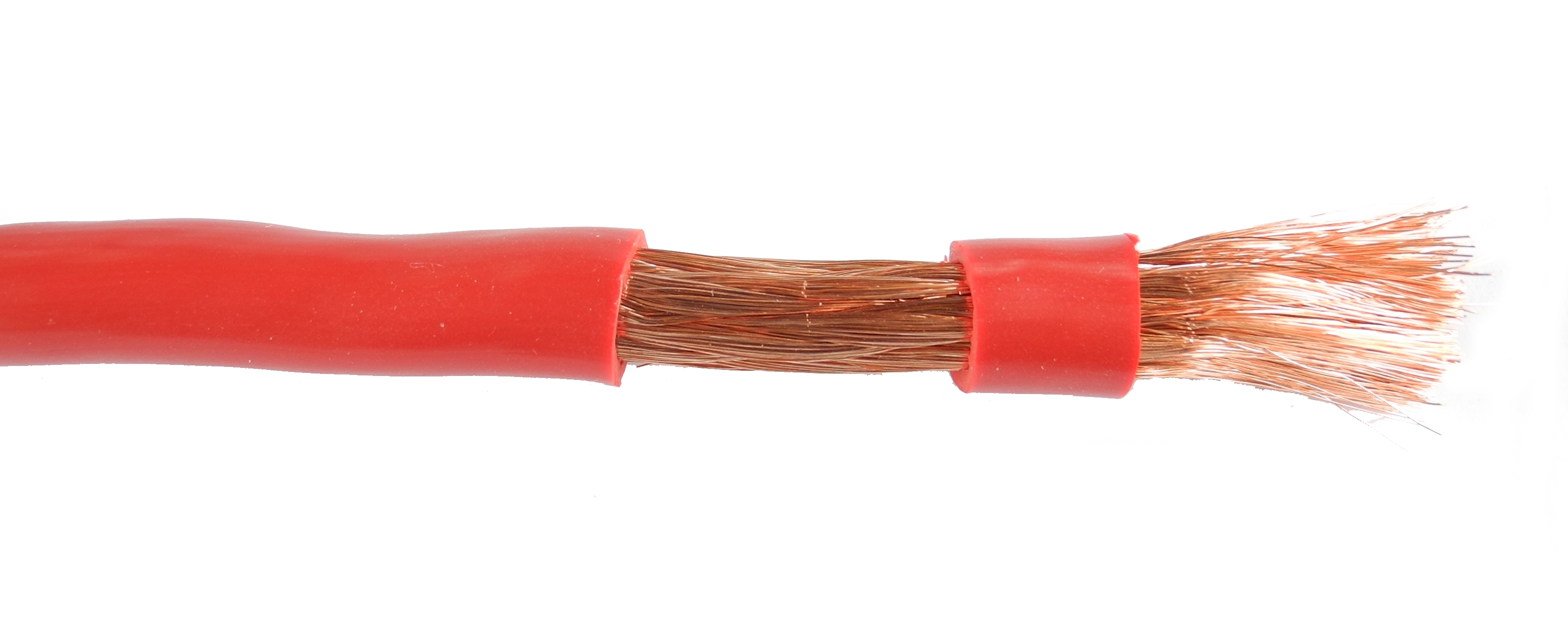

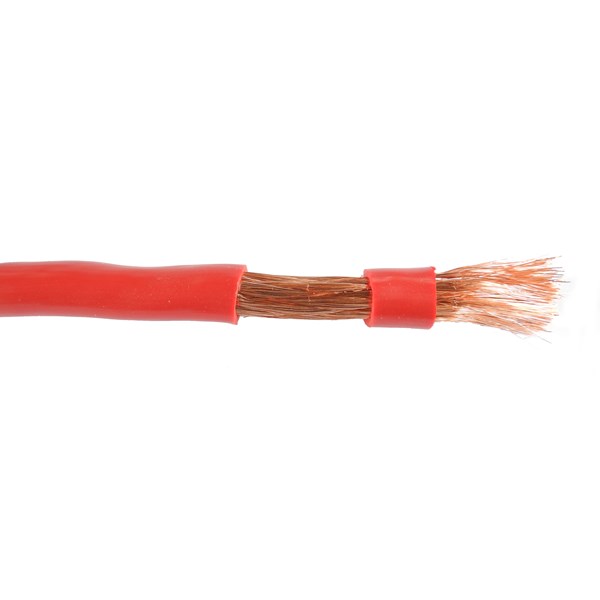

RK TM - Kabel
Extra flexibel kopplingsledning.
Uppbyggnad
Enligt: H07V-K(RK)
Ledare
Extra mång- och fintrådig glödgad koppar.
Förpackning (YD x Nav x Bredd):
Bobin B3: 160mm x 56mm x 50mm
Ledarisolation
Yttermantel: Special PVC
Mantelfärg: Se produktdata.
Tekniska data:
Märkspänning: Uo/U: 450/750V
Provspänning: 2500V
Böjradie: 4-8 x kabeldiametern
Temp. område: I kontinuerlig drift max ledartemp: +70ºC. Lägsta kabeltemperatur vid förläggning -30ºC, under 0ºC skall försiktighet iaktagas. Vid kortslutning (max 5 s): 150ºC.
Godkännanden: CE
Produktegenskaper
- Ader-Zahl:
- 1 .
- Werkstoff der Aderisolation:
- Polyvinylchlorid (PVC)
- Spezifizierung Aderisolation:
- sonstige
- Ader-Kennzeichnung:
- ohne
- Schutzleiter:
- Nein
- Mantelmaterial:
- ohne
- Spezifizierung Mantelmaterial:
- sonstige
- Mantel-Farbe:
- rot, schwarz
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -30-70 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 70 °C
- Schirm:
- Nein
- Schutzhülle:
- N/A
- Bewehrung/Armierung:
- ohne
- Isolationserhalt:
- N/A
- Beidraht:
- Nein
- Nennspannung:
- 600 V
- Halogenfrei nach EN 60754-1/2:
- Nein
- Leiter-Klasse:
- Kl.6 = feinstdrähtig
- Einzelader/Mehradern :
- Einzelader
- Farbe:
- Schwarz, Rot
- Werkstoff der Isolation:
- Polyvinylchlorid (PVC)
- Beteckningar:
- H07V-K (RK 1.5 - 400mm2)
- Einsatztemperatur:
- -30-70 °C
- Ader-Farbe:
- rot, schwarz
- Leiter-Oberfläche:
- blank
- Halogenfrei:
- Nein
- Verpackung:
- Spule B3
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 38.4 mm, 46.8 mm, 54.6 mm, 62.4 mm, 73.8 mm
Visa mer
Kopplade Artiklar
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Tabelldata
- Total: 10
| Produkt | Leiternennquerschnitt | MOQ | Außendurchmesser ca. | Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | Leiterdurchmesser | Einheit | Nennspannung | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|
| RK TM, 16mm2, SVART, BOBIN B3, 600V, PVC, 70C | 16 mm² | 25 . | 7.8 mm | 46.8 mm | 16 mm | m | 600 V |
Ja
|
|
|
| RK TM, 16mm2, RÖD, BOBIN B3, 600V, PVC, 70C | 16 mm² | 25 . | 7.8 mm | 46.8 mm | 16 mm | m | 600 V |
Nein
|
|
|
| RK TM, 10mm2, SVART, BOBIN B3, 600V, PVC, 70C | 10 mm² | 25 . | 6.4 mm | 38.4 mm | 10 mm | m | 600 V |
Ja
|
|
|
| RK TM, 10mm2, RÖD, BOBIN B3, 600V, PVC, 70C | 10 mm² | 25 . | 6.4 mm | 38.4 mm | 10 mm | m | 600 V |
Ja
|
|
|
| RK TM, 25mm2, SVART, BOBIN B3, 600V, PVC, 70C | 25 mm² | 25 . | 9.1 mm | 54.6 mm | 25 mm | m | 600 V |
Ja
|
|
|
| RK TM, 25mm2, RÖD, BOBIN B3, 600V, PVC, 70C | 25 mm² | 25 . | 9.1 mm | 54.6 mm | 25 mm | m | 600 V |
Nein
|
|
|
| RK TM, 35mm2, SVART, BOBIN B3, 600V, PVC, 70C | 35 mm² | 25 . | 10.4 mm | 62.4 mm | 35 mm | m | 600 V |
Nein
|
|
|
| RK TM, 35mm2, RÖD , BOBIN B3, 600V, PVC, 70C | 35 mm² | 25 . | 10.4 mm | 62.4 mm | 35 mm | m | 600 V |
Nein
|
|
|
| RK TM, 50mm2, SVART, BOBIN B3, 600V, PVC, 70C | 50 mm² | 25 . | 12.3 mm | 73.8 mm | 50 mm | m | 600 V |
Ja
|
|
|
| RK TM, 50mm2, RÖD, BOBIN B3, 600V, PVC, 70C | 50 mm² | 25 . | 12.3 mm | 73.8 mm | 50 mm | m | 600 V |
Ja
|
|
|
- Total: 10
Liknande Alternativ
Godkännanden
- Total: 10
| Produkt | Brandverhalten nach EN 13501-6: Klasse | Brandverhalten nach EN 13501-6: Rauchentwicklung | Brandverhalten nach EN 13501-6: Abtropfverhalten | Brandverhalten nach EN 13501-6: Säureentwicklung | Halogenfrei nach EN 60754-1/2 | Raucharm nach EN 61034-2 | Kältebeständig nach EN 60811-504+505+506 | Ölbeständig nach EN IEC 60811-404 | Flammwidrig | Godkänd enligt CE | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RK TM, 16mm2, SVART, BOBIN B3, 600V, PVC, 70C | N/A | N/A | N/A | N/A | Nein | Nein | Nein | Nein | nach IEC/EN 60332-1-2 |
|
Ja
|
|
|
| RK TM, 16mm2, RÖD, BOBIN B3, 600V, PVC, 70C | N/A | N/A | N/A | N/A | Nein | Nein | Nein | Nein | nach IEC/EN 60332-1-2 |
|
Nein
|
|
|
| RK TM, 10mm2, SVART, BOBIN B3, 600V, PVC, 70C | N/A | N/A | N/A | N/A | Nein | Nein | Nein | Nein | nach IEC/EN 60332-1-2 |
|
Ja
|
|
|
| RK TM, 10mm2, RÖD, BOBIN B3, 600V, PVC, 70C | N/A | N/A | N/A | N/A | Nein | Nein | Nein | Nein | nach IEC/EN 60332-1-2 |
|
Ja
|
|
|
| RK TM, 25mm2, SVART, BOBIN B3, 600V, PVC, 70C | N/A | N/A | N/A | N/A | Nein | Nein | Nein | Nein | nach IEC/EN 60332-1-2 |
|
Ja
|
|
|
| RK TM, 25mm2, RÖD, BOBIN B3, 600V, PVC, 70C | N/A | N/A | N/A | N/A | Nein | Nein | Nein | Nein | nach IEC/EN 60332-1-2 |
|
Nein
|
|
|
| RK TM, 35mm2, SVART, BOBIN B3, 600V, PVC, 70C | N/A | N/A | N/A | N/A | Nein | Nein | Nein | Nein | nach IEC/EN 60332-1-2 |
|
Nein
|
|
|
| RK TM, 35mm2, RÖD , BOBIN B3, 600V, PVC, 70C | N/A | N/A | N/A | N/A | Nein | Nein | Nein | Nein | nach IEC/EN 60332-1-2 |
|
Nein
|
|
|
| RK TM, 50mm2, SVART, BOBIN B3, 600V, PVC, 70C | N/A | N/A | N/A | N/A | Nein | Nein | Nein | Nein | nach IEC/EN 60332-1-2 |
|
Ja
|
|
|
| RK TM, 50mm2, RÖD, BOBIN B3, 600V, PVC, 70C | N/A | N/A | N/A | N/A | Nein | Nein | Nein | Nein | nach IEC/EN 60332-1-2 |
|
Ja
|
|
|
- Total: 10
Tekniska egenskaper
- Total: 10
| Produkt | Ader-Zahl | Werkstoff der Aderisolation | Spezifizierung Aderisolation | Ader-Kennzeichnung | Schutzleiter | Mantelmaterial | Spezifizierung Mantelmaterial | Mantel-Farbe | Flammwidrig | Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | Leiter-Material | Adern verdrillt | Zul. max. Leitertemperatur | Schirm | Schutzhülle | Bewehrung/Armierung | Isolationserhalt | Beidraht | Nennspannung | Halogenfrei nach EN 60754-1/2 | Leiter-Klasse | Einzelader/Mehradern | Farbe | Werkstoff der Isolation | Beteckningar | Einsatztemperatur | Ader-Farbe | Leiter-Oberfläche | Halogenfrei | Verpackung | Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RK TM, 16mm2, SVART, BOBIN B3, 600V, PVC, 70C | 1 . | Polyvinylchlorid (PVC) | sonstige | ohne | Nein | ohne | sonstige | schwarz | nach IEC/EN 60332-1-2 | -30-70 °C | Kupfer | Nein | 70 °C | Nein | N/A | ohne | N/A | Nein | 600 V | Nein | Kl.6 = feinstdrähtig | Einzelader | Schwarz | Polyvinylchlorid (PVC) | H07V-K (RK 1.5 - 400mm2) | -30-70 °C | schwarz | blank | Nein | Spule B3 | 46.8 mm |
Ja
|
|
|
| RK TM, 16mm2, RÖD, BOBIN B3, 600V, PVC, 70C | 1 . | Polyvinylchlorid (PVC) | sonstige | ohne | Nein | ohne | sonstige | rot | nach IEC/EN 60332-1-2 | -30-70 °C | Kupfer | Nein | 70 °C | Nein | N/A | ohne | N/A | Nein | 600 V | Nein | Kl.6 = feinstdrähtig | Einzelader | Rot | Polyvinylchlorid (PVC) | H07V-K (RK 1.5 - 400mm2) | -30-70 °C | rot | blank | Nein | Spule B3 | 46.8 mm |
Nein
|
|
|
| RK TM, 10mm2, SVART, BOBIN B3, 600V, PVC, 70C | 1 . | Polyvinylchlorid (PVC) | sonstige | ohne | Nein | ohne | sonstige | schwarz | nach IEC/EN 60332-1-2 | -30-70 °C | Kupfer | Nein | 70 °C | Nein | N/A | ohne | N/A | Nein | 600 V | Nein | Kl.6 = feinstdrähtig | Einzelader | Schwarz | Polyvinylchlorid (PVC) | H07V-K (RK 1.5 - 400mm2) | -30-70 °C | schwarz | blank | Nein | Spule B3 | 38.4 mm |
Ja
|
|
|
| RK TM, 10mm2, RÖD, BOBIN B3, 600V, PVC, 70C | 1 . | Polyvinylchlorid (PVC) | sonstige | ohne | Nein | ohne | sonstige | rot | nach IEC/EN 60332-1-2 | -30-70 °C | Kupfer | Nein | 70 °C | Nein | N/A | ohne | N/A | Nein | 600 V | Nein | Kl.6 = feinstdrähtig | Einzelader | Rot | Polyvinylchlorid (PVC) | H07V-K (RK 1.5 - 400mm2) | -30-70 °C | rot | blank | Nein | Spule B3 | 38.4 mm |
Ja
|
|
|
| RK TM, 25mm2, SVART, BOBIN B3, 600V, PVC, 70C | 1 . | Polyvinylchlorid (PVC) | sonstige | ohne | Nein | ohne | sonstige | schwarz | nach IEC/EN 60332-1-2 | -30-70 °C | Kupfer | Nein | 70 °C | Nein | N/A | ohne | N/A | Nein | 600 V | Nein | Kl.6 = feinstdrähtig | Einzelader | Schwarz | Polyvinylchlorid (PVC) | H07V-K (RK 1.5 - 400mm2) | -30-70 °C | schwarz | blank | Nein | Spule B3 | 54.6 mm |
Ja
|
|
|
| RK TM, 25mm2, RÖD, BOBIN B3, 600V, PVC, 70C | 1 . | Polyvinylchlorid (PVC) | sonstige | ohne | Nein | ohne | sonstige | rot | nach IEC/EN 60332-1-2 | -30-70 °C | Kupfer | Nein | 70 °C | Nein | N/A | ohne | N/A | Nein | 600 V | Nein | Kl.6 = feinstdrähtig | Einzelader | Rot | Polyvinylchlorid (PVC) | H07V-K (RK 1.5 - 400mm2) | -30-70 °C | rot | blank | Nein | Spule B3 | 54.6 mm |
Nein
|
|
|
| RK TM, 35mm2, SVART, BOBIN B3, 600V, PVC, 70C | 1 . | Polyvinylchlorid (PVC) | sonstige | ohne | Nein | ohne | sonstige | schwarz | nach IEC/EN 60332-1-2 | -30-70 °C | Kupfer | Nein | 70 °C | Nein | N/A | ohne | N/A | Nein | 600 V | Nein | Kl.6 = feinstdrähtig | Einzelader | Schwarz | Polyvinylchlorid (PVC) | H07V-K (RK 1.5 - 400mm2) | -30-70 °C | schwarz | blank | Nein | Spule B3 | 62.4 mm |
Nein
|
|
|
| RK TM, 35mm2, RÖD , BOBIN B3, 600V, PVC, 70C | 1 . | Polyvinylchlorid (PVC) | sonstige | ohne | Nein | ohne | sonstige | rot | nach IEC/EN 60332-1-2 | -30-70 °C | Kupfer | Nein | 70 °C | Nein | N/A | ohne | N/A | Nein | 600 V | Nein | Kl.6 = feinstdrähtig | Einzelader | Rot | Polyvinylchlorid (PVC) | H07V-K (RK 1.5 - 400mm2) | -30-70 °C | rot | blank | Nein | Spule B3 | 62.4 mm |
Nein
|
|
|
| RK TM, 50mm2, SVART, BOBIN B3, 600V, PVC, 70C | 1 . | Polyvinylchlorid (PVC) | sonstige | ohne | Nein | ohne | sonstige | schwarz | nach IEC/EN 60332-1-2 | -30-70 °C | Kupfer | Nein | 70 °C | Nein | N/A | ohne | N/A | Nein | 600 V | Nein | Kl.6 = feinstdrähtig | Einzelader | Schwarz | Polyvinylchlorid (PVC) | H07V-K (RK 1.5 - 400mm2) | -30-70 °C | schwarz | blank | Nein | Spule B3 | 73.8 mm |
Ja
|
|
|
| RK TM, 50mm2, RÖD, BOBIN B3, 600V, PVC, 70C | 1 . | Polyvinylchlorid (PVC) | sonstige | ohne | Nein | ohne | sonstige | rot | nach IEC/EN 60332-1-2 | -30-70 °C | Kupfer | Nein | 70 °C | Nein | N/A | ohne | N/A | Nein | 600 V | Nein | Kl.6 = feinstdrähtig | Einzelader | Rot | Polyvinylchlorid (PVC) | H07V-K (RK 1.5 - 400mm2) | -30-70 °C | rot | blank | Nein | Spule B3 | 73.8 mm |
Ja
|
|
|
- Total: 10
VP-flik övrig information
- Total: 10
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|
| RK TM, 16mm2, SVART, BOBIN B3, 600V, PVC, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 7.0 |
|
Kabel - RK Extra flexibel | 050790-1 |
Ja
|
|
|
|
| RK TM, 16mm2, RÖD, BOBIN B3, 600V, PVC, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 7.0 |
|
Kabel - RK Extra flexibel | 050797-1 |
Nein
|
|
|
|
| RK TM, 10mm2, SVART, BOBIN B3, 600V, PVC, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 7.0 |
|
Kabel - RK Extra flexibel | 050770-1 |
Ja
|
|
|
|
| RK TM, 10mm2, RÖD, BOBIN B3, 600V, PVC, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 7.0 |
|
Kabel - RK Extra flexibel | 050777-1 |
Ja
|
|
|
|
| RK TM, 25mm2, SVART, BOBIN B3, 600V, PVC, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 7.0 |
|
Kabel - RK Extra flexibel | 050800-1 |
Ja
|
|
|
|
| RK TM, 25mm2, RÖD, BOBIN B3, 600V, PVC, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 7.0 |
|
Kabel - RK Extra flexibel | 050807-1 |
Nein
|
|
|
|
| RK TM, 35mm2, SVART, BOBIN B3, 600V, PVC, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 7.0 |
|
Kabel - RK Extra flexibel | 050820-1 |
Nein
|
|
|
|
| RK TM, 35mm2, RÖD , BOBIN B3, 600V, PVC, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 7.0 |
|
Kabel - RK Extra flexibel | RK TM4, 35MM2, RÖD | 050827-1 |
Nein
|
|
|
| RK TM, 50mm2, SVART, BOBIN B3, 600V, PVC, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 7.0 |
|
Kabel - RK Extra flexibel | 050830-1 |
Ja
|
|
|
|
| RK TM, 50mm2, RÖD, BOBIN B3, 600V, PVC, 70C | EC003248 - Kraftkabel < 1 kV, för fast installation | 7.0 |
|
Kabel - RK Extra flexibel | 050837-1 |
Ja
|
|
|
- Total: 10
