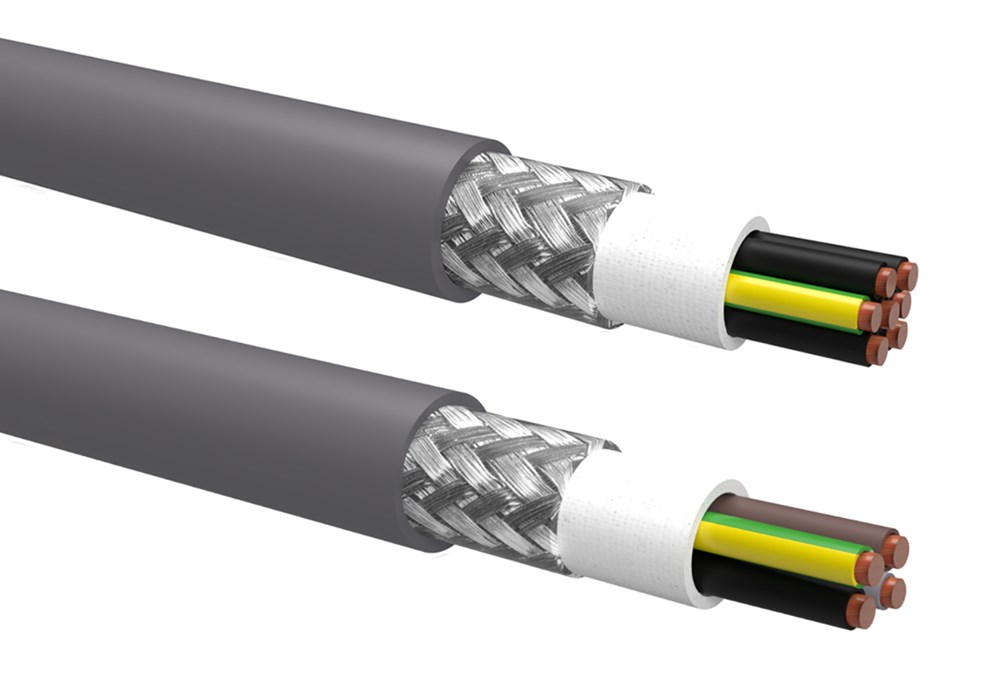

NELCOFLEX-CY - PUR
Den fintrådiga uppbyggnaden i kombination med PUR-manteln ger en mycket elastisk kabel med liten böjradie. Ytterhöljet av polyuretan möjliggör en mycket liten kabelytterdiameter, höga mekaniska påfrestningar kan motstås. Kabeln är nötningssäker, mikrobeständig och flamsäker. Lämplig för användning i kabelkedjor och kontinuerligt rörliga maskiner samt portalrobotar.
Uppbyggnad:
Uppbyggnad Ledare: Blank flertrådig koppar cl.6
Ledarisolation: PELON®2
Ledarfärg: Svart med vit nummermärkning. Gröngul skyddsledare
Skärm: Fleece och flätad koppartråd
Ledare: Blank flertrådig koppar klass 6.
Ledarisolation: PP
Ledarfärg - PUR: Svart eller vit med vit eller svart
nummermärkning. G=Gröngul skyddsledare. X=Nummermärkt
Ledarfärg - PURWIL: Färgade ledare enl. HD 308
Gröngul skyddsledare
Ledarfärg - Partvinnade: DIN47100
Yttermantel: PUR, PURWIL
Mantelfärg: Grå
Teknisk data:
Driftspänning: 300/500 V
Provspänning: 3000 V
Kabelarea: 0.5mm²-70mm²
Temp. område: Fast förläggning min/max: -40ºC till +90ºC
Rörlig förläggning min/max: -40ºC till +90ºC
Minsta böjradie: 5 x kabelns diameter
Oljebeständighet: God
Flambeständighet: IEC 332-1
Godkännanden: DIN EN 60811-404
VDE 0482 del 332-2-2 resp. IEC 60332-2-2
Tillämpade standarder: liknande VDE 0250
Produktegenskaper
- Ader-Zahl:
- 4 ., 20 .
- Werkstoff der Aderisolation:
- Polyurethan (PUR)
- Spezifizierung Aderisolation:
- Sonstige
- Ader-Kennzeichnung:
- Farbe
- Schutzleiter:
- Nein
- Mantelmaterial:
- Polyurethan (PUR)
- Spezifizierung Mantelmaterial:
- Sonstige
- Mantel-Farbe:
- Grau
- Flammwidrig:
- nach IEC/EN 60332-1-2
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung:
- -40-90 °C
- Leiter-Material:
- Kupfer
- Adern verdrillt:
- Nein
- Zul. max. Leitertemperatur:
- 90 °C
- Schirm:
- Ja
- Bewehrung/Armierung:
- Geflecht
- Beidraht:
- Nein
- Nennspannung:
- 500 V
- Halogenfrei nach EN 60754-1/2:
- Ja
- Leiter-Klasse:
- Kl.6 = feinstdrähtig
- Farbe:
- Grau
- Werkstoff der Isolation:
- Polyurethan (PUR)
- Einsatztemperatur:
- -40-90 °C
- Ader-Farbe:
- Verschiedene
- Leiter-Oberfläche:
- Blank
- Halogenfrei:
- Ja
- Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt:
- 111 mm
Visa mer
Kopplade Artiklar
Tillbehör
Relaterade produkter
Reservdelar
Produktvideo
Dokument
Tabelldata
- Total: 2
| Produkt | Leiternennquerschnitt | MOQ | Außendurchmesser ca. | Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | Leiterdurchmesser | Einheit | Nennspannung | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|
| NELCOFLEX-CY, 10x2x0.25mm2, GRÅ, 500V, PUR, HF, 70C DIN 47100 | 0.25 mm² | 100 . | 14.8 mm | 111 mm | 0.25 mm | m | 500 V |
Ja
|
|
|
| PURWIL CY, 4G2.5mm2, GRÅ , EMV/EMC, 500V, PUR/PUR, HF, 90C | 2.5 mm² | 100 . | m | 500 V |
Ja
|
|
|
- Total: 2
Liknande Alternativ
Godkännanden
- Total: 2
| Produkt | Godkänd enligt SS EN 60204 | Brandverhalten nach EN 13501-6: Klasse | Brandverhalten nach EN 13501-6: Rauchentwicklung | Brandverhalten nach EN 13501-6: Abtropfverhalten | Brandverhalten nach EN 13501-6: Säureentwicklung | Halogenfrei nach EN 60754-1/2 | Raucharm nach EN 61034-2 | Kältebeständig nach EN 60811-504+505+506 | Ölbeständig nach EN IEC 60811-404 | Flammwidrig | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NELCOFLEX-CY, 10x2x0.25mm2, GRÅ, 500V, PUR, HF, 70C DIN 47100 | Ja | N/A | N/A | N/A | N/A | Ja | Nein | Nein | Nein | nach IEC/EN 60332-1-2 |
Ja
|
|
|
| PURWIL CY, 4G2.5mm2, GRÅ , EMV/EMC, 500V, PUR/PUR, HF, 90C |
Ja
|
|
|
- Total: 2
Tekniska egenskaper
- Total: 2
| Produkt | Ader-Zahl | Werkstoff der Aderisolation | Spezifizierung Aderisolation | Ader-Kennzeichnung | Schutzleiter | Mantelmaterial | Spezifizierung Mantelmaterial | Mantel-Farbe | Flammwidrig | Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | Leiter-Material | Adern verdrillt | Zul. max. Leitertemperatur | Schirm | Bewehrung/Armierung | Beidraht | Nennspannung | Halogenfrei nach EN 60754-1/2 | Leiter-Klasse | Farbe | Werkstoff der Isolation | Einsatztemperatur | Ader-Farbe | Leiter-Oberfläche | Halogenfrei | Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NELCOFLEX-CY, 10x2x0.25mm2, GRÅ, 500V, PUR, HF, 70C DIN 47100 | 20 . | Polyurethan (PUR) | Sonstige | Farbe | Nein | Polyurethan (PUR) | Sonstige | Grau | nach IEC/EN 60332-1-2 | -40-90 °C | Kupfer | Nein | 90 °C | Ja | Geflecht | Nein | 500 V | Ja | Kl.6 = feinstdrähtig | Grau | Polyurethan (PUR) | -40-70 °C | Verschiedene | Blank | Ja | 111 mm |
Ja
|
|
|
| PURWIL CY, 4G2.5mm2, GRÅ , EMV/EMC, 500V, PUR/PUR, HF, 90C | 4 . | 500 V | Grau | Polyurethan (PUR) | -40-90 °C | Blank | Ja |
Ja
|
|
|
- Total: 2
VP-flik övrig information
- Total: 2
| Produkt | ETIM-Klass | ETIM-Version | Warenzeichen | Produktgrupp | Sökbeskrivning | Alternativt Artikelnummer | Verfügbarkeit | ||
|---|---|---|---|---|---|---|---|---|---|
| NELCOFLEX-CY, 10x2x0.25mm2, GRÅ, 500V, PUR, HF, 70C DIN 47100 | EC003248 - Kraftkabel < 1 kV, för fast installation | 9.0 |
|
Kabel - Nelcoflex-C, Flerledare | 040758 |
Ja
|
|
|
|
| PURWIL CY, 4G2.5mm2, GRÅ , EMV/EMC, 500V, PUR/PUR, HF, 90C | EC003250 - Kraftkabel < 1 kV, för flexibel installation | 9.0 |
|
Kabel - PURWIL-CY - PUR | PURWIL CY, 4G2.5MM2, GRÅ | 020813 |
Ja
|
|
|
- Total: 2
